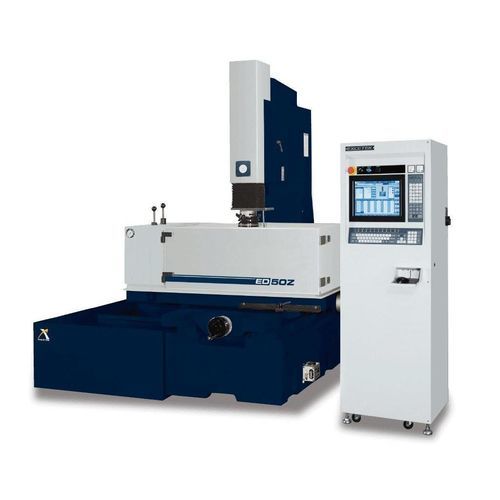

Máquina de eletroerosão por penetração ED50Z

a fioCNC

Visão geral
O ED50Z é uma máquina EDM de imersão projetada para usinagem de matrizes industriais e erosão de precisão de materiais condutores. Oferece deslocamentos X/Y de 500 x 400 mm, deslocamento Z de 200 mm e mesa de trabalho de 800 x 450 mm, permitindo usinar peças de até 1120 x 640 x 375 mm e 1350 kg.

Especificação

• Deslocamento U: 300 mm
• Peso máximo da peça: 1350 kg
• Peso máximo do eletrodo: 220 kg
• Peso da máquina: 1950 kg
• Dimensões da máquina (C x L x A): 3980 x 1740 x 2300 mm
• Distância cabeça do eletrodo até mesa: 240 ~ 740 mm

Reservatório filtro de óleo

• Capacidade do tanque: 520 L
• Peso do tanque: 200 kg
• Filtro de papel: 4 pcs

Características

• Função de erosão superior - EXCETEK EDM utiliza circuito de centelha MOSFET que reduz o desgaste do eletrodo e aumenta a velocidade de erosão, obtendo acabamento superficial fino.
• Manutenção simples - O gerador adota design modular dianteiro/traseiro com circuito claro e proteção por fusível, facilitando inspeções e troca de PCB.
• Desempenho estável do gerador - Sistema de duplo fluxo térmico separado para componentes quentes e circuitos frios, com dissipadores adequados para melhorar a estabilidade e minimizar a manutenção.
• Suporte pós-venda - Serviços pós-venda completos incluindo operação, treinamento, manutenção e suporte de aplicação para garantir tempo de atividade e satisfação do cliente.

Acessórios
Acessórios padrão

• Extintor de álcool
• Lâmpada de trabalho
• Almofada de nivelamento
• Unidade de lavagem
• Filtro de papel
• Mandril 1/2
• Caixa de ferramentas
• Gabarito de fixação

Opções

• Sistema de refrigeração por óleo
• Base magnética permanente
• Circuito de centelha em carboneto de tungsténio

Especificações técnicas

• Modelo: ED50Z
• X/Y Travel: 500 x 400 mm
• Z Travel: 200 mm
• U Travel: 300 mm
• Mesa de trabalho: 800 x 450 mm
• Tamanho máximo da peça: 1120 x 640 x 375 mm
• Peso máximo da peça: 1350 kg
• Peso máximo do eletrodo: 220 kg
• Peso da máquina: 1950 kg
• Dimensões da máquina (C x L x A): 3980 x 1740 x 2300 mm
• Distância cabeça do eletrodo até mesa: 240 ~ 740 mm
• Capacidade do tanque filtro óleo: 520 L
• Peso do tanque filtro óleo: 200 kg
• Filtro de papel: 4 pcs
