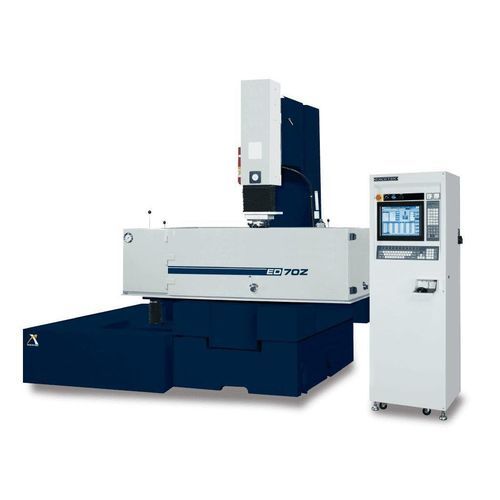

Máquina de eletroerosão por penetração ED70Z

a fioCNC

Visão geral do produto
ED70Z — Série ZNC, máquina EDM por imersão projetada para usinagem de cavidades de precisão e fabricação de eletrodos. Curso X/Y: 700 x 550 mm. Curso Z: 250 mm. Mesa: 1100 x 600 mm. Peça máx.: 1680 x 950 x 500 mm.

Características

• Função de erosão superior: circuito de faísca MOSFET para menor desgaste do eletrodo, alta velocidade de erosão e capacidade de obter acabamento superficial fino.
• Manutenção simples: gerador com design modular dianteiro/traseiro com funções de circuito claras e proteção por fusível para facilitar a manutenção e a troca de PCB.
• Gerador estável com desempenho: sistema duplo de fluxo térmico separando componentes quentes e circuitos frios com dissipação térmica adequada para melhorar a estabilidade e minimizar a manutenção.
• Qualidade do serviço pós-venda: suporte pós-venda incluindo treinamento de operação, manutenção e assistência de aplicação.

Acessório
Acessórios padrão

• Extintor de álcool
• Lâmpada de trabalho
• Almofada de nivelamento
• Unidade de lavagem
• Filtro de papel
• Mandril 1/2
• Caixa de ferramentas
• Gabarito de fixação

Opções

• Sistema de refrigeração a óleo
• Pedestal magnético permanente
• Circuito de faísca em carboneto de tungsténio

Especificações técnicas

• Curso X/Y: 700 x 550 mm
• Curso Z: 250 mm
• Curso U: 300 mm
• Mesa de trabalho: 1100 x 600 mm
• Tamanho máx. da peça: 1680 x 950 x 500 mm
• Peso máx. da peça: 2000 kg
• Peso máx. do eletrodo: 250 kg
• Peso da máquina: 3100 kg
• Dimensões da máquina: 4945 x 2230 x 2532 mm
• Distância cabeça do eletrodo - mesa: 330 ~ 880 mm
• Capacidade do tanque filtro de óleo: 1120 L
• Peso do tanque filtro de óleo: 400 kg
• Filtro de papel: 4 pcs
