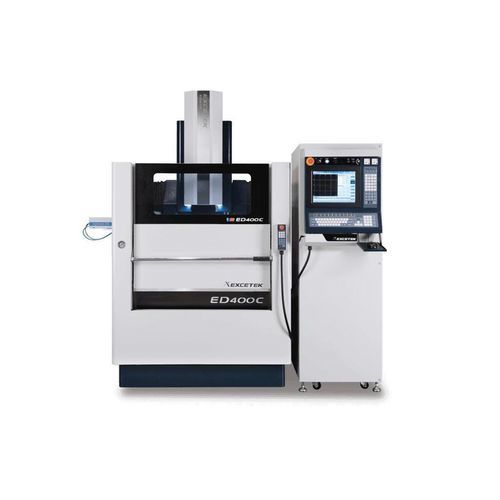

Máquina de eletroerosão por penetração ED400C CE

a fioCNC

Visão geral
A ED400C CE é uma máquina de eletroerosão por imersão concebida para moldes e ferramentaria de médio porte. Oferece uma área de trabalho equilibrada e especificações adequadas para usinagem precisa de cavidades complexas.

Dimensões principais (descrição curta)
Curso X/Y : 400 x 300 mm
Curso Z : 350 mm
Mesa de trabalho : 650 x 350 mm
Peça máx. : 1000 x 550 x 340 mm

Especificação (detalhada)

• Curso X/Y: 400 x 300 mm
• Curso Z: 350 mm
• Mesa de trabalho: 650 x 400 mm (nota: a descrição curta indica 650 x 350 mm)
• Tamanho máx. da peça: 1000 x 550 x 340 mm
• Peso máx. da peça: 1000 kg
• Peso máx. do eletrodo: 100 kg
• Peso da máquina: 2500 kg
• Dimensões externas (corpo máquina+curso+tanque+gerador): 1950 x 2160 x 2300 mm
• Distância cabeça do eletrodo - peça (distância mesa): 55 ~ 415 mm

Tanque com filtro de óleo

• Capacidade do tanque: 450 L
• Peso do tanque: - kg
• Filtro de papel: 2 pcs
• Dimensões externas: Integrado

Características do gerador

• Desempenho de erosão superior: Circuito de centelha baseado em MOSFET que reduz o desgaste do eletrodo e aumenta a velocidade de erosão mantendo acabamento superficial fino.
• Manutenção simples: Projeto modular frente/trás com segmentação clara dos circuitos e proteção por fusível para simplificar manutenção e substituição de PCB.
• Gerador estável: Sistema duplo de fluxo térmico separado para componentes quentes e circuitos frios com dissipadores dimensionados para melhorar estabilidade e reduzir manutenção.
• Suporte pós-venda: O fabricante fornece treinamento de operação, assistência de manutenção e suporte de aplicação.

OB-Mode
Várias imagens OB-Mode que ilustram operações e modos estão disponíveis na galeria do produto na página.

Acessórios
Acessórios padrão

• Extintor de álcool
• Lâmpada de trabalho
• Almofada de nivelamento
• Unidade de lavagem
• Filtro de papel
• Mandril 1/2 para broca
• Caixa de ferramentas
• Gabarito de fixação

Opções

• Sistema de refrigeração por óleo
• Pedestal magnético permanente
• Circuito de centelha em carboneto de tungsténio

Especificações técnicas

• Modelo: ED400C CE
• Curso X/Y: 400 x 300 mm
• Curso Z: 350 mm
• Mesa de trabalho (descr. curta): 650 x 350 mm
• Mesa de trabalho (bloco espec.): 650 x 400 mm
• Tamanho máx. da peça: 1000 x 550 x 340 mm
• Peso máx. da peça: 1000 kg
• Peso máx. do eletrodo: 100 kg
• Peso da máquina: 2500 kg
• Dimensões externas (corpo máquina+curso+tanque+gerador): 1950 x 2160 x 2300 mm
• Distância cabeça do eletrodo - peça (distância mesa): 55 ~ 415 mm
• Capacidade do tanque: 450 L
• Peso do tanque: - kg
• Filtro de papel: 2 pcs
