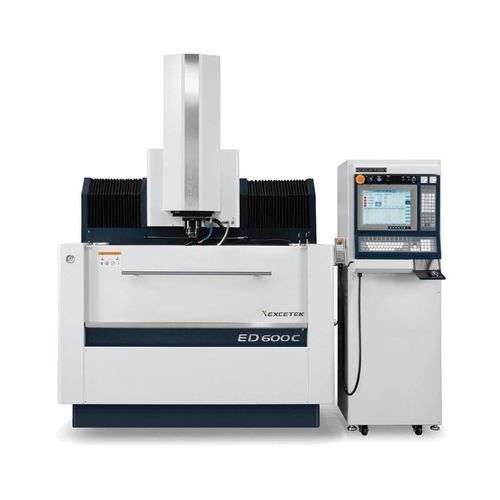

Máquina de eletroerosão por penetração ED600C

a fioCNC

Descrição curta
Máquina de eletroerosão por imersão compacta, concebida para produção de moldes médios. A área de trabalho e as dimensões da mesa adaptam-se a várias tarefas de produção e oficina.

Visão geral
Mais vendida na linha de produção: a ED600C oferece um equilíbrio prático entre envelope de trabalho e espaço ocupado para moldes médios. Integra um gerador MOSFET com um projeto modular que facilita a estabilidade de corte e a manutenção.

Características

• Função de erosão superior: EXCETEK EDM utiliza um circuito de centelha MOSFET que reduz o desgaste dos eletrodos e proporciona erosão rápida com acabamento superficial fino.
• Manutenção simples: o gerador EXCETEK apresenta módulos montados frontal/traseiro com indicações claras do circuito e proteção por fusível, simplificando as verificações e a substituição de PCB.
• Desempenho estável do gerador: fluxo térmico duplo e separado que isola componentes quentes dos circuitos sensíveis; dissipador de calor adequado para melhorar a estabilidade e reduzir a manutenção.
• Serviço pós-venda: EXCETEK fornece formação de operação, manutenção e suporte de aplicação para garantir qualidade de serviço e satisfação do cliente.

Acessórios standard

• Extintor de álcool
• Lanterna de trabalho
• Almofada de nivelamento
• Unidade de flushing
• Filtro de papel
• Mandril 1/2
• Caixa de ferramentas
• Aperto / Clamp jig

Opções

• Sistema de arrefecimento a óleo
• Pedestal magnético permanente
• Circuito de centelha em carboneto de tungsténio

Especificações técnicas

• Modelo: ED600C
• Curso X/Y: 650 x 450 mm (valor alternativo 650 x 400 mm também indicado)
• Curso Z: 400 mm
• Mesa de trabalho: 1000 x 600 mm
• Tamanho máximo da peça: 1290 x 700 mm
• Peso máximo da peça: 300 kg
• Peso máximo do eletrodo: 50 kg
• Peso da máquina: 3900 kg
• Dimensões exteriores (corpo da máquina + curso + tanque + gerador): 2791 x 2669 x 2666 mm
• Distância cabeça de eletrodo - mesa de trabalho: 300 ~ 700 mm
• Tanque de filtro de óleo - Capacidade: 1200 L
• Tanque de filtro de óleo - Peso: 350 kg
• Tanque de filtro de óleo - Filtros de papel: 4 un.
• Tanque de filtro de óleo - Dimensões exteriores: 2020 x 530 x 1060 mm
