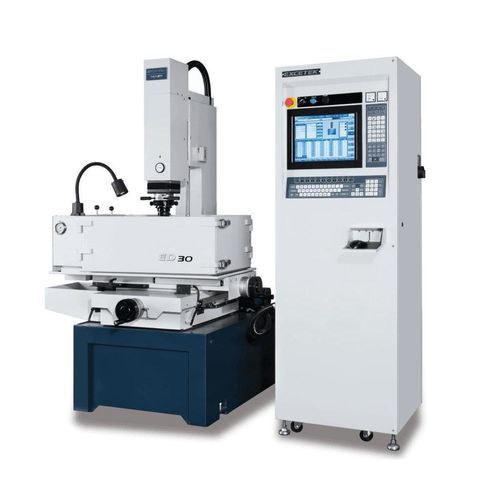

Máquina de eletroerosão por penetração ED30Z

a fioCNC

Visão geral do produto
Máquina de eletroerosão por imersão ED30Z (série ZNC) com curso X/Y 300 x 200 mm, curso Z 200 mm e mesa 600 x 300 mm. Projetada para erosão precisa de materiais condutores e peças de médio porte até 800 x 480 x 290 mm e 550 kg máximo.

Características

• Circuito de centelha MOSFET (EXCETEK EDM) que reduz o desgaste do eletrodo e aumenta a velocidade de erosão, permitindo erosões finas com melhor acabamento superficial.
• Design modular do gerador para manutenção simplificada: módulos de montagem frontal e traseira, layout claro do circuito e proteção por fusível para facilitar a troca de placas PCB.
• Gestão térmica estável: fluxo de calor separado para componentes quentes e circuitos frios com dissipadores adequados para melhorar a estabilidade do gerador e reduzir a manutenção.
• Suporte pós-venda: serviço, formação de operadores e assistência de manutenção incluídos na oferta.

Tanque filtrante de óleo

• Capacidade do tanque: 350 L
• Peso do tanque: não especificado
• Filtro de papel: 2 pcs
• Dimensões externas: embutido / não especificado

Acessórios
Acessórios padrão

• Extintor de álcool
• Lâmpada de trabalho
• Almofada de nivelamento
• Unidade de lavagem
• Filtro de papel
• Mandril 1/2 para broca
• Caixa de ferramentas
• Clamp jiq

Opções

• Sistema de refrigeração a óleo
• Base magnética permanente
• Circuito de centelha em carboneto de tungstênio

Especificações técnicas

• Modelo: ED30Z
• Série: ZNC Series
• Curso X/Y: 300 x 200 mm
• Curso Z: 200 mm
• Curso U: 200 mm
• Mesa de trabalho: 600 x 300 mm
• Tamanho máx. de peça: 800 x 480 x 290 mm
• Peso máx. de peça: 550 kg
• Peso máx. do eletrodo: 120 kg
• Peso da máquina: 1150 kg
• Dimensões da máquina (L x P x A): 2525 x 1710 x 2092 mm
• Distância cabeçote eletrodo - mesa: 160 ~ 510 mm
• Capacidade tanque filtrante de óleo: 350 L
• Filtro de papel: 2 pcs
