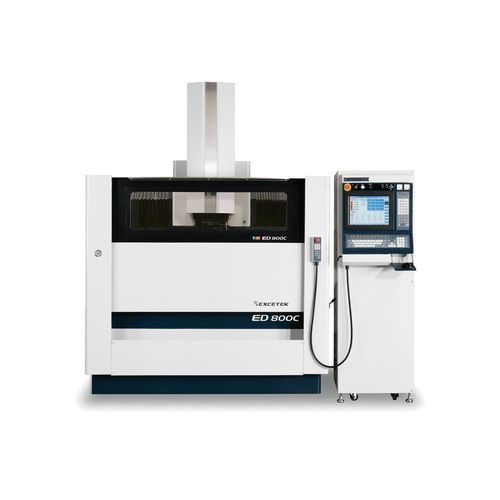

Máquina de eletroerosão por penetração ED800C CE

a fiopara peças grandesCNC

Descrição curta
Máquina de eletroerosão (EDM) ED800C CE com deslocamentos X/Y 800 × 600 mm, Z 500 mm, mesa 1250 × 750 mm, peça máx. 1700 × 1000 mm, peso da máquina 5300 kg.

Visão geral

• EDM por imersão compacta projetada para moldes e matrizes de médio a grande porte que exigem mesa ampla e alta capacidade de carga.

Especificação (detalhada)
Deslocamento X/Y: 800 x 600 mm
Deslocamento Z: 500 mm
Mesa de trabalho: 1250 x 750 mm
Tamanho máx. da peça: 1700 x 1000 mm
Peso máx. da peça: 5000 kg
Peso máx. do eletrodo: 300 kg
Peso da máquina: 5300 kg
Dimensões externas (corpo + deslocamento + tanque + gerador): 3150 x 3150 x 3100 mm
Distância cabeça de eletrodo à mesa: 460 ~ 960 mm

Tanque filtro de óleo
Capacidade do tanque: 1430 L
Peso do tanque: 450 kg
Filtros de papel: 6 pcs

Características

• Função de erosão superior — Circuito de centelha MOSFET que reduz o desgaste do eletrodo e aumenta a velocidade de erosão para acabamentos mais finos.
• Manutenção simples — Projeto modular do gerador (frontal/traseiro) com indicadores claros e proteção por fusível para facilitar a manutenção e a troca de PCB.
• Desempenho estável do gerador — Sistema de duplo fluxo térmico separado e dissipadores adequados melhoram a estabilidade com manutenção mínima.
• Serviço pós-venda — Operação, treinamento e suporte de manutenção disponíveis para garantir a qualidade do serviço e a satisfação do cliente.

Acessórios
Acessórios padrão

• Extintor de álcool
• Lâmpada de trabalho
• Almofada de nivelamento
• Unidade de lavagem
• Filtro de papel
• Mandril 1/2
• Caixa de ferramentas
• Grampo de fixação (clamp jig)

Opções

• Sistema de refrigeração a óleo
• Pedestal magnético permanente
• Circuito de centelha em carboneto de tungsténio

Especificações técnicas

• Modelo: ED800C CE
• Série: CNC Series
• Deslocamento X/Y: 800 x 600 mm (especificação detalhada)
• Valor alternativo X/Y mostrado no breve: 800 x 500 mm
• Z travel: 500 mm
• Mesa de trabalho: 1250 x 750 mm
• Tamanho máx. da peça: 1700 x 1000 mm
• Peso máx. da peça: 5000 kg
• Peso máx. do eletrodo: 300 kg
• Peso da máquina: 5300 kg
• Dimensões externas (corpo + deslocamento + tanque + gerador): 3150 x 3150 x 3100 mm
• Distância cabeça de eletrodo à mesa: 460 ~ 960 mm
• Capacidade do tanque filtro de óleo: 1430 L
• Peso do tanque filtro de óleo: 450 kg
• Filtros de papel: 6 pcs
