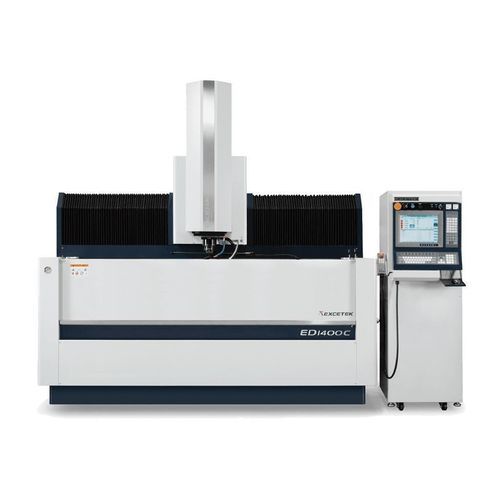

Máquina de eletroerosão por penetração ED1400C

a fioCNC

Visão geral
O ED1400C é uma máquina de eletroerosão por imersão destinada ao usinamento de peças de grande porte com controlo do desgaste de eletrodos e acabamento superficial preciso. Integra uma mesa de trabalho de grande dimensão e um gerador otimizado para desempenho de erosão estável e manutenção simplificada.

Dimensões principais

• Modelo: ED1400C
• Percurso X/Y: 1400 x 700 mm
• Percurso Z: 500 mm
• Mesa de trabalho: 1700 x 950 mm
• Tamanho máximo da peça: 2100 x 1200 x 500 mm
• Peso máximo da peça: 6000 kg
• Peso máximo do eletrodo: 450 kg
• Peso da máquina: 8000 kg
• Dimensões externas (corpo + percurso + tanque + gerador): 3700 x 3930 x 3260 mm
• Distância cabeça do eletrodo à mesa: 550 ~ 1050 mm

Tanque filtro de óleo

• Capacidade do tanque: 2200 L
• Peso do tanque: 600 kg
• Filtro de papel: 8 un.
• Dimensões externas: 2600 x 1600 x 580 mm

Recursos do gerador

• Controle de erosão: Circuito de faísca baseado em MOSFET que reduz o desgaste do eletrodo, aumenta a velocidade de erosão e permite acabamentos finos com rugosidade controlada.
• Manutenção: Projeto modular dianteiro/traseiro com separação clara de circuitos e proteção por fusível para facilitar manutenção e troca de PCB.
• Gestão térmica: Duas vias de fluxo térmico separadas para componentes quentes e circuitos frios, com dissipadores dedicados para melhorar a estabilidade e minimizar paradas.
• Suporte pós-venda: Treinamento operacional, assistência de manutenção e suporte de aplicação fornecidos.

OB-Mode
O OB-Mode fornece imagens operacionais ilustrativas mostrando modos e sequências para auxiliar na configuração e verificação do processo.

Acessórios
Acessórios padrão

• Extintor de álcool
• Lâmpada de trabalho
• Almofada de nivelamento
• Unidade de lavagem
• Filtro de papel
• Mandril 1/2
• Caixa de ferramentas
• Aperto jiq

Opções

• Sistema de refrigeração a óleo
• Plataforma magnética permanente
• Circuito de faísca em carboneto de tungsténio

Especificações técnicas

• Modelo: ED1400C
• Percurso X/Y: 1400 x 700 mm
• Percurso Z: 500 mm
• Mesa de trabalho: 1700 x 950 mm
• Tamanho máximo da peça: 2100 x 1200 x 500 mm
• Peso máximo da peça: 6000 kg
• Peso máximo do eletrodo: 450 kg
• Peso da máquina: 8000 kg
• Dimensões externas (corpo + percurso + tanque + gerador): 3700 x 3930 x 3260 mm
• Distância cabeça do eletrodo à mesa: 550 ~ 1050 mm
• Capacidade do tanque filtro de óleo: 2200 L
• Peso do tanque filtro de óleo: 600 kg
• Filtro de papel: 8 un.
• Dimensões externas do tanque filtro de óleo: 2600 x 1600 x 580 mm
