Centro de usinagem vertical Creator 1250

para madeiraHSK F63de fresagem

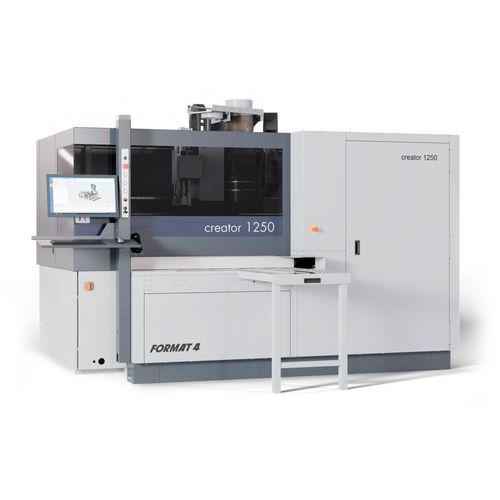

Format4 Creator 1250 – centro de usinagem CNC compacto para painéis
O Format4 Creator 1250 combina ocupação reduzida com um fuso principal de alto desempenho (até 12 kW), cabeçotes de perfuração configuráveis e um trocador linear de ferramentas de 17 posições para tempos de troca curtos. Processa painéis até 6 m de comprimento, 1250 mm de largura e 80 mm de espessura. Transporte horizontal da peça e suportes reguláveis em altura permitem manuseio ergonômico e carga por um único operador. Extensões de roletes e do eixo X são opcionais para painéis longos.

Highlights

• Soluções de financiamento personalizadas
• Capacidade para operação contínua industrial
• Soluções de produção específicas para o cliente
• Projeto sólido com componentes de alto nível
• Vários pacotes de especificação com opções high-tech
• Precisão de engenharia completa
• Alto conforto para o usuário
• Design premiado
• Qualidade e precisão da Áustria
• Foco em produtividade e serviço
• Pronto para automação e oficina conectada
• Software e máquina integrados

Extensão do eixo X (opcional)
Extensão opcional do eixo X até 3600 mm (1470 mm padrão) reduz ciclos de troca para peças médias e longas e aumenta a produção por turno.

Sistema de duas garras para alimentador de correia (opção) — pontos-chave
Duas garras independentes acionadas por servomotores permitem movimento dinâmico e contínuo da peça, exceto nos pontos de contato das garras.

• Rolamentos de esferas de precisão integrados nas garras servem como pontos de referência para transporte que protege as bordas
• Formatação em 4 faces com remoção automática de cavacos no lado da garra
• Sem ajuste manual necessário para formatação do lado da garra
• Liberação de curso pneumática na abertura evita deslizamentos durante o posicionamento e reengate
• Velocidade de posicionamento até 90 m/min para trocas rápidas
• Força de aperto pneumática ajustável por válvula de controle com manômetro

Agregado de cavilhas (direção X) — detalhes
O agregado de cavilhas em X consiste em duas unidades: unidade de inserção no cabeçote de perfuração e vibrador mais tanques de água/cola no interior da máquina. Inserção de cavilhas na direção X possível; largura de cavilha suportada 8 mm; comprimentos permitidos 20, 25, 30, 35 ou 40 mm (tolerância ±0,2 mm). Cavilhas expansíveis (ativadas com água) suportadas; armazenamento e humidade influenciam os resultados.

Fuso principal e cabeçote de perfuração
A máquina padrão inclui um fuso principal de alto desempenho de 12 kW. O cabeçote DH17 é fornecido de série (DH25 opcional) para processamento abrangente. Todos os fusos relevantes são acionados por motor.

Formatação em 4 faces
A unidade de fresagem permite formatação em 4 faces e cortes em painéis com ângulo externo em 90°. Com sistemas de fixação adequados, a remoção de cavacos no lado da garra é totalmente automática.

Transporte horizontal da peça — usinagem por cima
O conceito horizontal permite que uma única pessoa processe peças pesadas; mesas de apoio reguláveis em altura auxiliam o manuseio do material em ambos os lados da máquina.

Software CNC F4Integrate
F4Integrate inclui biblioteca de ferramentas (F4Toolbox), programação CAM/CAD (F4Create) e operação da máquina (F4Operate) numa interface única. Baseado em G-code para integração e transferência de programas simplificadas.

Trocador de ferramentas e ferramentas
O trocador linear de 17 posições comporta uma grande variedade de ferramentas e até 4 agregados, garantindo trocas de ferramenta rápidas.

Fuso — notas técnicas
Potências disponíveis: 9 kW e 12 kW; até 24.000 rpm. Motor montado no eixo Z com controlo por inversor. Guias lineares duplas e fusos de esferas rectificados garantem posicionamento preciso do eixo Z. Aperto automático HSK F63 com verificação por sensor e limpeza pneumática do porta-ferramentas. Eixo C opcional (interpolante 360°) com interface de ar comprimido disponível.

Configurações individuais de cabeçotes de perfuração (opções)
Escolha os cabeçotes conforme as necessidades de produção:

• DH17: 11 fusos verticais, 6 fusos horizontais, 1 lâmina de fresagem em X
• DH25: 17 fusos verticais, 8 fusos horizontais, 1 lâmina de fresagem em X
• DH18 com inserts Lamello Clamex P: 14 fusos verticais, dois grupos de perfuração horizontais (X e Y), lâmina de fresagem em X, duas fresas Lamello Clamex

Opções adicionais e características do sistema
Extensões de roletes e eixos para peças mais longas, sistemas de fixação inteligentes, tecnologia de extração limpa, prontidão para automação e soluções de software integradas.

Especificações técnicas

• Modelo: Creator 1250
• Comprimento máximo da peça: até 6 m
• Largura máxima da peça: 1250 mm
• Espessura máxima da peça: 80 mm
• Potência do fuso principal: até 12 kW (variantes disponíveis)
• Velocidade do fuso principal: até 24.000 rpm (dependendo da versão)
• Interface do fuso: HSK F63 (aperto automático)
• Trocador de ferramentas: trocador linear 17 posições (espaço para até 4 agregados)
• Extensão opcional do eixo X: até 3600 mm
• Alimentador com duas garras: garras independentes acionadas por servomotores; velocidades de posicionamento até 90 m/min; força de aperto pneumática ajustável
• Agregado de cavilhas: largura 8 mm; comprimentos 20/25/30/35/40 mm; tolerância ±0,2 mm; cavilhas expansíveis suportadas
• Opções de cabeçotes: DH17 (11V/6H), DH25 (17V/8H), DH18 Lamello (14V + grupos horizontais + fresas Lamello)
• Pre-stroke / comprimento máximo de perfuração: 70 mm
• Lâmina de fresagem (X): diâmetro máximo 120 mm; espessura máxima de dente 10 mm; até 7.500 rpm
• Software de controlo: F4Integrate (biblioteca de ferramentas, CAM/CAD, F4Operate)
• Conceito de processamento: transporte horizontal da peça (processamento por cima)
• Construção: design robusto com extração limpa e prontidão para automação
