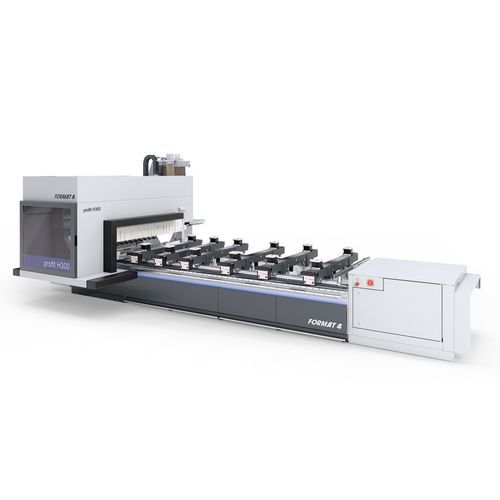

Centro de usinagem CNC vertical H300R

para madeiratipo pórtico12 ferramentas

Visão geral
O profit H300R é um centro de usinagem CNC em pórtico projetado para o processamento de painéis e madeira maciça com capacidade Y estendida. Responde à crescente procura por produtos personalizados (mobiliário, portas, janelas) através de opções de configuração flexíveis, grandes áreas de trabalho e soluções integradas de hardware/software da Format4 para fluxos produtivos fornecidos por um único fornecedor.

Destaques

• Soluções de financiamento sob medida
• Desempenho elevado e constante em operação contínua industrial
• Fluxos de produção otimizados conforme o cliente
• Projeto em pórtico robusto com componentes premium
• Múltiplos pacotes de especificações com tecnologias avançadas
• Precisão de engenharia completa
• Conforto de utilização ergonómico
• Design industrial premiado
• Qualidade e precisão da Áustria (Format4)
• Alta produtividade e confiabilidade do processo
• Pacote de serviço completo antes, durante e após a compra
• Opções de automação e integração de oficina em rede
• Software e máquinas do mesmo fornecedor (F4Solutions)

Principais funções

• Software F4®Integrate: biblioteca de ferramentas integrada (F4Toolbox), programação (F4Create) e operação da máquina (F4Operate) com interface intuitiva de ecrã único; compatível com G-Code para ligação fácil de programas externos.
• lightPos: sistema de posicionamento de vacuum pods com LED e mais de 6000 LEDs para posicionamento visual, rápido e preciso de pods/consoles; visualiza tamanho, posição, orientação das ventosas e dimensões da peça.
• autoPos: posicionamento automático de consola e vacuum pod com motores controlados independentemente para movimento da consola no eixo X e posicionamento automático no eixo Y de pods/grampas; inclui dispositivo integrado de limpeza/soprado; suporta até 6 pods por consola ou 2 grampos de quadro; reposicionamento durante operação pendular (dependendo da configuração).
• Ativação/desativação de consola: compatível com sistemas de aperto por ar comprimido para quadros; desativação individual de consola permite remoção de desperdícios sem libertar o vácuo, mantendo o posicionamento exato da peça para processos subsequentes.
• Exibição de posicionamento: exibição simultânea de peça, apoios e ventosas no painel CNC para evitar colisões; posições exatas dos pods indicadas por laser; lightPos disponível como extensão.
• Apoio seguro da peça: ampla variedade de geometrias de vacuum pod e uso flexível de ventosas e dispositivos de fixação nas consoles.
• Processamento de quadros: suporta ventosas e dispositivos de fixação para componentes de quadro; grampos de quadro usam ar comprimido para maior força de aperto; conexões de ar comprimido na base da consola.
• Duas dimensões de campo de trabalho: profit H300 16.33 (X = 3300 mm, Y = 1580 mm, Z = 250 mm altura de passagem) e profit H300 16.53 (X = 5300 mm, Y = 1580 mm, Z = 250 mm altura de passagem).
• Fileiras de batentes: fileiras de batentes traseira e central padrão; fileira de batentes frontal opcional na série H300; batentes cilíndricos sólidos para referenciação flexível de peças pequenas a grandes.
• Abertura de manutenção: capô de fácil abertura para acesso rápido à troca de ferramenta ou manutenção.
• Controlo tátil intuitivo de 24": interface claramente estruturada e autoexplicativa com controlos gráficos para operação rápida e precisa.
• Iluminação indicadora de estado: sistema de iluminação multicolor para visualizar o estado da máquina de um relance.
• Guias de alimentação / suportes de carga: auxiliam na carga/descarga de peças grandes ou pesadas para manuseio por um único operador.
• Fresagem por gabarito: ligação dedicada para gabaritos para fixar componentes complexos não adequados a vacuum pods.

Especificações técnicas

• Família de modelos: profit H300R (Format4)
• Opções de campo de trabalho: profit H300 16.33 - X = 3300 mm, Y = 1580 mm, Z = 250 mm (altura de passagem desde a consola); profit H300 16.53 - X = 5300 mm, Y = 1580 mm, Z = 250 mm (altura de passagem desde a consola)
• Posições de ferramentas: até 36 posições de ferramenta (dependente do local)
• Trocador de ferramentas: trocador linear de 12 posições (dependente do local)
• Projeto da máquina: construção em pórtico (ponte) com chassis em tubo perfilado soldado
• Vácuo/fixação: geometrias e quantidades de vacuum pods flexíveis; suporte para dispositivos de fixação de quadros (ar comprimido)
• Opções de automação: autoPos (posicionamento automático de consola/pods), lightPos (posicionamento LED), funcionalidades avançadas de software para posicionamento de pods
• Controle / Software: F4®Integrate (F4Toolbox, F4Create, F4Operate) software CNC integrado, compatível com G-Code
• Interface do usuário: controlo tátil 24"
• Manutenção: capô de fácil abertura para troca rápida de ferramenta e manutenção
