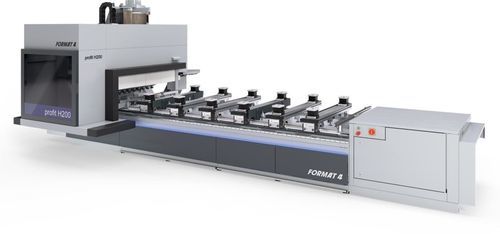

Centro de corte e usinagem multifuncional H200R

CNCem madeira

Visão geral
O FORMAT4 profit H200R é um centro de usinagem CNC universal concebido para produção em série e peças sob medida em madeira maciça (portas, janelas, componentes de escadas, mobiliário). O novo chassis com nervuras em aço oferece elevada rigidez e desempenho dinâmico. Software integrado e várias opções de trocador de ferramentas permitem automação flexível e usinagem precisa em aplicações industriais de carpintaria.

Principais características

• Até 36 posições de ferramenta com várias configurações de trocador (trocador linear de 4 posições disponível)
• Software F4®Integrate: biblioteca de ferramentas, CAM integrado (F4Create) e controlo da máquina (F4Operate) numa só interface
• lightPos: posicionamento por LED das ventosas com mais de 6 000 LEDs para colocação rápida e precisa da peça
• Gestão de vácuo em 2 circuitos com bloqueio das consolas para maior fiabilidade do processo
• Indicação de posicionamento para consolas e ventosas; indicação a laser opcional
• Várias formas de ventosas e almofadas reutilizáveis para suporte seguro
• Dispositivos de aperto de moldura por ar comprimido para maior força de aperto; conexões de ar na base da consola
• Controlador táctil de 24" intuitivo com interface clara
• Capota de extração de posicionamento automático para reduzir pó e ruído
• Suportes de carga (trilhos) para facilitar a carga/descarga por um único operador
• Ligação para fresagem por molde para fixação de componentes complexos
• Ativação/desativação individual das consolas para remoção de resíduos sem libertar o vácuo
• Placa defletora de cavacos e transportador para remoção eficiente de cavacos/pó
• Indicador de estado luminoso para visualizar estados da máquina

Destaques / Benefícios adicionais

• Soluções de financiamento à medida
• Desenhado para operação industrial contínua
• Otimização de produção específica para o cliente
• Chassis robusto com componentes de qualidade
• Múltiplos pacotes de especificação e opções de automação
• Precisão de engenharia e conforto do utilizador
• Serviço abrangente antes e depois da compra
• Software e máquina do mesmo fornecedor para integração simplificada

Detalhes (selecionados)
F4®Integrate
Software tudo-em-um que integra F4Toolbox (biblioteca de ferramentas), CAM com CAD integrado (F4Create) e controlo máquina (F4Operate) numa interface consistente. Baseado em G-code para fácil integração em fluxos de produção existentes.

lightPos
Sistema de posicionamento visual com mais de 6 000 LEDs que indicam tamanho, posição e orientação das ventosas. LEDs RGB no eixo X indicam o estado de processamento; LEDs ao longo dos eixos X e Y visualizam a posição e as dimensões da peça, reduzindo tempos de setup.

Fileiras de batentes
A série H200 está equipada com fileiras de batentes traseiras e centrais; batentes cilíndricos sólidos permitem referência flexível de peças pequenas, médias e grandes.

Abertura de manutenção
A capota pode ser facilmente aberta para acesso rápido às operações de troca de ferramentas ou manutenção.

Processamento de molduras
Dispositivos de aperto de moldura com ar comprimido fornecem maior força de aperto; conexões de ar comprimido localizam-se na base da consola.

Área de trabalho (mesa)
Área de trabalho: X = 3300 mm
Y = 1280 mm
Z = 250 mm (altura de passagem desde a consola)

Especificações técnicas

• Modelo: profit H200R
• Marca: FORMAT4
• Área de trabalho (X × Y × Z): 3300 mm × 1280 mm × 250 mm (altura de passagem desde a consola)
• Spindle: motor moulurado com inversor, 12–15 kW, até 24 000 rpm
• Interface de ferramenta: HSK F63 com fixação automática e tensão de ferramenta controlada por sensor
• Quarta eixo: eixo C standard, interpolante 360° com interface de ar comprimido
• Posições de ferramenta: até 36 (várias opções de trocador; trocador linear de 4 posições disponível)
• Sistema de vácuo: múltiplas formas de ventosas, gestão de vácuo em 2 circuitos, lightPos opcional
• Controlo: ecrã táctil 24" com F4®Integrate (F4Toolbox, F4Create, F4Operate)
• Extração: capota de extração controlada, placa defletora de cavacos e transportador de cavacos
• Automação & manuseio: suportes de carga / trilhos de alimentação para manuseio por um único operador
• Design: chassis nervurado em aço para máxima estabilidade
