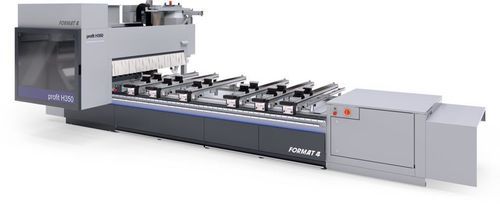

Centro de usinagem CNC de 5 eixos H350R

universalpara plásticospara furação

Visão geral
O centro de usinagem CNC 5 eixos profit H350R da Format4 (Felder Group) é concebido para oficinas universais e alta produtividade. Combina um fuso principal de alto desempenho com opções flexíveis de furação e ferramental, uma serra de ranhura integrada e sistemas avançados de posicionamento e manuseio para minimizar tempos de setup e desperdício de material, garantindo resultados precisos. A linha c-tech oferece opções específicas para processamento de plásticos e compósitos.

Descrição principal do produto
O projeto totalmente reengenheirado fornece dinâmica e tecnologia de ponta. Entregue como um pacote completo combinado incluindo software, ferramentas e soluções de automação, a máquina oferece um fuso potente, até 18 fusos independentes de furação e um agregado de serra de ranhura integrado, possibilitando amplas capacidades de processamento e ciclos de produção curtos.

Destaques

• Soluções de financiamento sob medida
• Desempenho constantemente alto em operação industrial contínua
• Soluções de produção otimizadas por cliente
• Projeto robusto com componentes de alta qualidade
• Múltiplos pacotes de especificação com opções high‑tech
• Precisão de engenharia completa
• Ergonomia de utilizador premium
• Design premiado
• Qualidade e precisão da Áustria
• Produtividade sem compromissos
• Pacote de serviço completo antes, durante e após a compra
• Soluções de automação
• Oficina em rede
• Software e máquinas do mesmo fornecedor

Software integrado e operação
F4®Integrate é a suíte de software CNC integrada que inclui biblioteca de ferramentas (F4Toolbox), CAM com CAD integrado (F4Create) e operação da máquina (F4Operate) numa interface consistente e intuitiva. O comando inclui um ecrã tátil 24" avançado para maximizar a facilidade de uso e a produtividade.

Sistemas de posicionamento e manuseio
A máquina oferece sistemas avançados de posicionamento de consola e pods de vácuo: autoPos (posicionamento motorizado de consola e pods) e lightPos (posicionamento visual por LED). autoPos fornece posicionamento motorizado em X por consola e posicionamento em Y para ventosas ou grampos de quadro, podendo posicionar automaticamente até 6 pods de vácuo por consola (ou 2 grampos). lightPos utiliza LEDs para visualizar tamanho, posição, orientação das ventosas e posições da consola ao milímetro.

Outras características

• Sistema de bloqueio mecânico dos eixos A e C para aumentar a vida do fuso e melhorar o acabamento superficial
• Trocador rotativo de ferramentas montado no prolongamento com 18 posições (move‑se com o prolongamento no eixo X) para minimizar tempos de troca
• Diversas configurações de cabeçote de furação: apenas fusos verticais ou fusos mais serra de ranhura para processamento vertical e horizontal (motor inverter até 7.500 rpm)
• Opções de fuso principal: 12 kW padrão, 15 kW opcional; refrigeração líquida e rolamentos cerâmicos de alta qualidade; velocidades reguladas por inversor até 24.000 rpm
• Lubrificação central automática para carros guia X, Y e Z e rolamentos de fuso
• Suporte seguro da peça através de ampla gama de formas de pods de vácuo e posicionamento flexível
• Opções de batentes de peça: filas traseiras, centrais e dianteiras opcionais; batentes especiais para painéis folheados
• Transportador de cavacos para aparas e cavacos com deslizador de separação e contentor de recolha

Adequação
Projetado para oficinas que necessitam de capacidade 5 eixos com investimento controlado. Especialmente adequado para fabrico de mobiliário, tarefas gerais de oficina e processamento de painéis, plásticos e compósitos com opções c‑tech.

Especificações técnicas

• Modelo: profit H350R
• Eixos: centro de usinagem CNC 5 eixos
• Potência do fuso: 12 kW padrão, 15 kW opcional
• Velocidade do fuso: até 24.000 rpm (regulada por inversor)
• Arrefecimento do fuso: arrefecimento líquido; rolamentos cerâmicos de alta qualidade
• Furação: até 18 fusos de furação independentes (cabeçote configurável)
• Trocador de ferramentas: trocador rotativo no prolongamento com 18 posições
• Capacidade adicional de ferramentas: até 36 posições dependendo da configuração
• Motor de ranhura: controlado por inversor até 7.500 rpm
• Sistemas de posicionamento: autoPos (posicionamento motorizado X da consola, barras de elevação Y para grampos), lightPos (posicionamento visual por LED)
• Pods de vácuo: posicionamento automático até 6 pods por consola (ou 2 grampos)
• Guias: guias lineares endurecidas/polidas com carros de esferas recirculantes e cremalheira curvada no X; fusos de esferas recirculantes no Y/Z
• Bloqueio de eixo: bloqueio mecânico para eixos A e C
• Lubrificação: lubrificação central automática para carros guia X, Y, Z e rolamentos
• Gestão de cavacos: transportador integrado com deslizador de separação e contentor
• Comando / software: F4®Integrate (F4Toolbox, F4Create, F4Operate) com ecrã tátil 24"
• Aplicações: madeira maciça, materiais em painel, plásticos e compósitos (com c‑tech), alumínio (dependendo da configuração)
