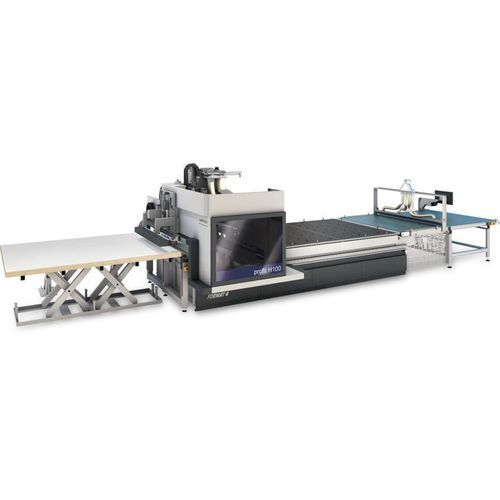

Centro de usinagem CNC de 3 eixos H100

verticalHSK F63de fresagem

Visão geral
O FORMAT4 profit H100 é um centro de usinagem CNC Nesting para corte, furação e fresagem de painéis, projetado para oficinas de carpintaria e marcenaria modernas. Produz mobiliário sob medida completo — todos os furos, ranhuras e juntas — em uma única operação. As tecnologias de nesting garantem máxima economia de material e tempo. A máquina pode ser expandida para automação total com várias soluções de carregamento e descarregamento para alcançar alta produtividade.

Descrição principal do produto
Disponível em quatro tamanhos (16.38, 22.32, 22.43 e 22.61). Inclui gestão de vácuo integrada SMART ZONING, níveis avançados de automação, cabeças de furação de alto desempenho, fileiras de batentes rebaixadas para uso irrestrito do spindle e grande passagem Z de 200 mm para usinagem de peças altas. Trocador de ferramentas padrão e trocador rotativo móvel opcional, além de espaço para lâmina de serra grande, fornecem até 35 posições de ferramentas. A pré-etiquetagem automática na mesa de carga minimiza erros e reduz tempos de processamento.

Destaques

• Smart Zoning: processamento rápido de vários formatos de painel e troca rápida entre formatos
• Conexão de extração controlada por posição: alocação dinâmica de extração entre cabeça de furação e spindle principal
• Soluções de automação: expansível para automação total com diferentes opções de carregamento/descarregamento

Vantagens do produto & USP

• Soluções de financiamento sob medida
• Desempenho consistentemente alto em operação contínua industrial
• Soluções de produção otimizadas específicas para o cliente
• Design robusto com componentes premium
• Muitas variações de pacotes de especificação com soluções high-tech
• Precisão de engenharia completa
• Conforto de uso premium
• Design premiado
• Qualidade e precisão da Áustria
• Produtividade sem compromissos
• Pacote de serviço completo antes, durante e após a compra
• Soluções de automação e opções de oficina conectada
• Software e máquinas de um único fornecedor

Detalhes & Características
Ecossistema de software F4®Integrate: biblioteca de ferramentas (F4Toolbox), CAD/CAM integrado (F4Create), controlo de operação da máquina (F4Operate) — uma interface consistente e intuitiva para fluxos de trabalho CNC. O controlo é baseado em G-Code para permitir ligação de programas industriais externos.

Opções de spindle: potências do motor 10, 12 ou 15 kW (dependendo da série) com velocidades até 24 000 rpm; controlado por inversor; fixação direta ao módulo de suporte da cabeça de perfuração no eixo Z; guias lineares duplas e fusos de esferas retificados para guiamento vertical preciso; aperto automático de ferramenta HSK F63 com verificação por sensor e limpeza pneumática do porta-ferramentas. Eixo C opcional como quarto eixo interpolante (360°) com interface de ar comprimido.

Cabeçote de furação: layouts configuráveis (apenas spindles verticais ou spindles + serra de ranhura para processamento vertical e horizontal). Motor controlado por inversor até 7 500 rpm.

Gestão de ferramentas: sistema automático de medição do comprimento da ferramenta (parametrização das comprimentos guardada com 0,01 mm); pré-etiquetagem automática na mesa de carga para minimizar erros e reduzir tempos de processamento.

Fixação de peça & vácuo: mesa em resina fenólica compatível com pucks de vácuo para maior variabilidade; gestão de vácuo SMART ZONING para rápido processamento de diferentes formatos de painel (ex.: 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm).

Extração & controlo de pó: campânula de extração para otimizar resultados de sucção e reduzir o volume necessário; conexão de extração controlada por posição que desloca a capacidade total de extração entre cabeçote de furação e spindle conforme necessário; extração superior na mesa transportadora para limpar superfícies durante o transporte; extração sob a mesa para remover cavacos finais.

Manuseio de material & automação: mesa elevatória de painéis opcional para carregamento automático (posiciona e alinha os lotes à altura de trabalho); múltiplas soluções de automação/carregamento e descarregamento disponíveis para máxima produtividade.

Manutenção & conveniência do utilizador: abertura de manutenção para acesso rápido à troca de ferramentas ou manutenção; iluminação indicadora de estado para informação imediata sobre o estado da máquina.

Especificações técnicas

• Modelo / Denominação comercial: profit H100
• Marca: FORMAT4 (Felder Group)
• Tamanhos disponíveis: 16.38, 22.32, 22.43, 22.61 (variantes de série)
• Passagem Z (altura livre): 200 mm
• Máximo de posições de ferramenta: até 35 (trocador padrão + trocador rotativo opcional + espaço para lâmina de serra grande)
• Opções de potência do spindle: 10 kW, 12 kW ou 15 kW (dependendo da série)
• Velocidade do spindle: até 24 000 rpm
• Transmissão do spindle: controlado por inversor; aperto automático HSK F63; limpeza pneumática do porta-ferramentas
• Eixo C: eixo interpolante 4º opcional (360°) com interface de ar comprimido
• Cabeçote de furação: múltiplas configurações (spindles verticais; spindles + serra de ranhura); motor inverter até 7 500 rpm para ranhurar
• Medição de ferramenta: medição automática do comprimento da ferramenta, precisão 0,01 mm
• Gestão de vácuo: SMART ZONING para múltiplos formatos e trocas rápidas
• Mesa de trabalho: mesa em resina fenólica compatível com pucks de vácuo
• Extração: conexão de extração controlada por posição; campânula de extração; extração superior; extração sob a mesa
• Automação: expansível para automação total (soluções de carregamento/descarregamento, mesa elevatória, integração de transportador)
• Pré-etiquetagem automática: na mesa de carga para reduzir erros e tempo de processamento
• Manutenção: abertura de acesso para troca de ferramentas e serviço
• Software: ecossistema F4®Integrate e F4®Solutions (CAD/CAM integrado, otimização de nesting, transferência de dados de máquina)
