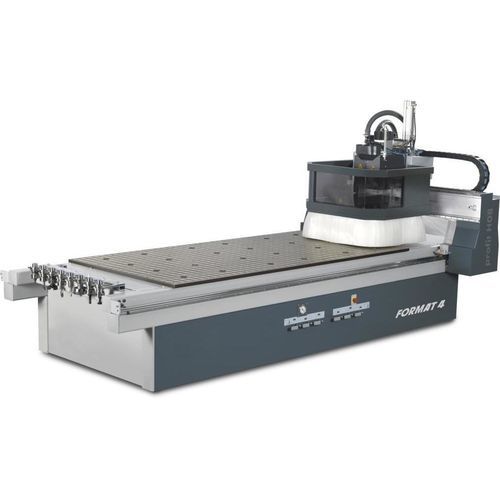

Centro de corte e usinagem CNC H08

em madeira

Visão geral do produto
O profit H08 da Format4 é o centro de usinagem CNC para aplicações profissionais de nesting em espaços reduzidos. A máquina foi projetada para alta precisão e maior produtividade ao processar diversos materiais, incluindo madeira, plásticos, painéis compósitos de alumínio e placas de gesso.

Principais características

• Rápido e simples: processamento padrão de painéis em espaços reduzidos
• Eficiência inalterada para madeira, plástico, painéis compósitos de alumínio e placas de gesso
• Concepção em portal com acionamento “Gantry”: rápida, precisa e de baixa manutenção
• Mesa matricial com geometria de grelha otimizada para resultados de nesting perfeitos
• Segurança operacional ideal garantida por controlo por feixe de luz e paragem de emergência
• Máquinas e software do mesmo fornecedor: soluções de software integradas Format4
• Format4 Woodflash Control: criação simples de programas, numerosas possibilidades de automação e controlo constante dos programas
• Ligação por código de barras para oficinas em rede

Destaques

• Opções de fuso com controlo por inversor, aperto automático de ferramenta HSK F63 e limpeza pneumática do suporte de ferramenta
• Ligações de extração controladas para extração eficiente de pó entre a cabeça de perfuração e o fuso principal
• Acionamento portal (Gantry): pórtico acionado em ambos os lados, cremalheira em X e Y para altas velocidades de avanço
• Sistema de vácuo e mesa com grelha de vácuo para máxima força de fixação e distribuição uniforme da sucção
• Automação personalizada: unidade de descarga automática com opção de empurrador eletromotriz
• Muitos pacotes de especificação e soluções de alta tecnologia disponíveis

Software e controlo

• Format4 Woodflash Control: programação intuitiva, criação rápida de programas e muitas opções de automação
• Variante compact-control: executa códigos ISO e programas Woodflash a partir de software externo
• Conetividade por código de barras para integração em oficinas em rede

Vácuo e nesting
A mesa matricial com geometria de grelha otimizada proporciona suporte em toda a superfície e posicionamento exato das peças. Limitadores de referência podem ser montados diretamente na mesa e, opcionalmente, monitorizados com sensores de prevenção de colisões.

Segurança e conveniência do operador

• Sensor de feixe de luz monitora o acesso à área de perigo
• Paragem de emergência para abortar programas em execução
• Armário elétrico FORMAT4 abriga a unidade de controlo CNC com indicador LED de estado, potenciômetro e porta USB

Para quem é
O FORMAT4 profit H08 é projetado para utilizadores profissionais que necessitam de um CNC compacto para nesting capaz de processar painéis e uma ampla gama de materiais com desempenho industrial, opções de automação e soluções de software integradas.

Características / especificações técnicas

• Designação do modelo: profit H08
• Campos de trabalho (opções): H08 13.25: X = 2500 mm; Y = 1250 mm; Z = 85 mm
• Campos de trabalho (opções): H08 16.31: X = 3090 mm; Y = 1530 mm; Z = 85 mm
• Mesa de grelha de vácuo: padrão 60 x 60 mm com 4 ligações de vácuo por campo; opção 30 x 30 mm
• Capacidade de retenção do sistema de vácuo: até 750 m³/h
• Área de trabalho subdividida em campos de vácuo: H08 13.25 = 6 campos; H08 16.31 = 8 campos (controlados manualmente por alavanca frontal)
• Fuso / motor de fresagem: controlado por inversor; potências do motor 10, 12 ou 15 kW dependendo da série; até 24.000 rpm
• Apertos de ferramentas: HSK F63 automático; limpeza pneumática do suporte de ferramenta; aperto verificado por sensores
• Eixo C: disponível como eixo interpolante de 360° com interface de ar comprimido para agregados
• Variantes de cabeça de furação: DH 8 (8 fusos verticais); DH 12 (12 fusos verticais); DH 16 (12 verticais + 4 horizontais e 2 lâminas de serra)
• Motor de furação: acionado por inversor, furação vertical até 6.000 rpm (dependendo da configuração)
• Trocador de ferramentas: trocador lateral de 8, 11 ou 15 posições
• Medida automática de ferramentas: comprimentos armazenados a 0,01 mm na base de dados
• Porta / acionamento: porta acionado em ambos os lados para máxima precisão e repetibilidade; cremalheira em X e Y para altas velocidades de avanço e tempos reduzidos de troca
• Funções de extração: ligações de extração controladas transferem a capacidade entre a cabeça de furação e o fuso principal; opção de empurrador permite terceira posição de extração para extração da mesa de pó
• Empurrador / descarga: empurrador ajustável em altura reduz tempos de preparação; unidade de descarga automática disponível para peças acabadas
• Material da mesa: mesa de vácuo em resina fenólica (não corrosiva, estável contra calor/frio)
• Materiais processados: madeira, plásticos, painéis compósitos de alumínio, placas de gesso; com equipamento especial também Alucobond e materiais semelhantes
• Automação & integração: muitas opções de automação, capacidade de rede, compatibilidade com software F4Solutions
