Centro de usinagem CNC de 5 eixos H150

verticalde fresagempara furação

Visão geral

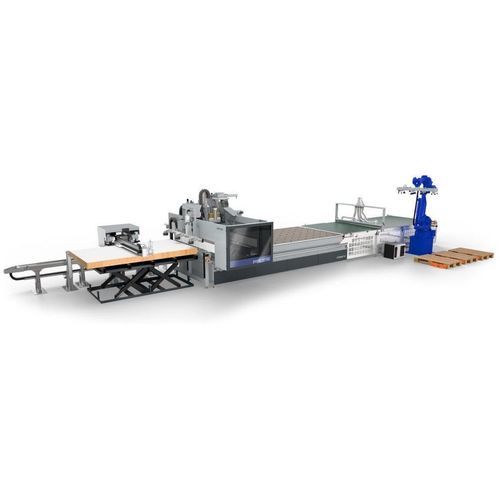

O FORMAT4 profit H150 é um centro de usinagem CNC nesting de 5 eixos projetado para marcenarias e produção de móveis modernas. Executa corte, furação e fresagem de painéis em uma única operação usando tecnologia nesting para maximizar o aproveitamento do material e reduzir tempos de ciclo. A máquina está disponível em quatro tamanhos e pode ser integrada em linhas de produção semi ou totalmente automatizadas com várias opções de carregamento e descarregamento.

Vantagens principais

• Usinagem completa de painéis em uma operação (corte, furação, fresagem)
• Economia de material e tempo através da otimização nesting
• Escalonável para automação completa com soluções de carregamento/descarregamento
• Gestão de vácuo SMART ZONING integrada para diferentes formatos de painel
• Grande passagem Z (200 mm) para peças altas
• Pré-etiquetagem automática na mesa de carregamento para reduzir erros

Características e detalhes

• Fuso Format4 5 eixos de alta tecnologia, desenvolvido para carpintaria profissional
• Potência do fuso: 12 kW padrão, 15 kW opcional; velocidade regulada por inversor até 24.000 rpm
• Refrigeração líquida e rolamentos cerâmicos para precisão e operação estável
• Trocador de ferramentas padrão; trocador rotativo móvel opcional e espaço para lâmina de serra grande — até 36 posições de ferramentas
• Cabeçote de furação configurável: fusos verticais ou fusos + serra de ranhura para processamento vertical e horizontal; inversor até 7.500 rpm
• Smart Zoning para rápida troca entre tamanhos de painel e processamento multi-formato eficiente
• Mesa em resina fenólica compatível com vacuum pods para fixação flexível
• Controlo automático da ligação de extração para distribuir a capacidade entre cabeçote de furação e fuso principal conforme necessário
• Extração superior e inferior para manter superfícies limpas e remover cavacos
• Mesa elevadora de painéis para alinhamento sincronizado e carregamento automático à altura de trabalho correta
• Sistema de etiquetagem automática na mesa de carregamento para fiabilidade do processo
• Indicador de estado com mudança de cor para mostrar o estado da máquina
• Capô de manutenção de fácil acesso para trocar ferramentas e realizar manutenção
• Cobertura opcional para o trocador linear para proteger adaptadores HSK de pó e cavacos
• Software F4®Integrate (F4Operate, F4Create, F4Toolbox) e suite F4®Solutions para optimização nesting, CAM/CAD e fluxo de produção

Destaques (num relance)

• Soluções de financiamento à medida
• Desempenho consistente em operação contínua industrial
• Soluções de produção otimizadas para o cliente
• Design robusto com componentes premium
• Várias variações de pacotes de especificação e opções high-tech
• Precisão de engenharia
• Conforto de utilização e facilidade de manutenção
• Qualidade e precisão da Áustria
• Automação e integração de software de um único fornecedor

Especificações técnicas

• Tipo de máquina: centro de usinagem CNC nesting 5 eixos
• Nome do modelo: profit H150
• Tamanhos disponíveis: quatro tamanhos (ver página do produto)
• Fuso principal: fuso 5 eixos Format4; 12 kW padrão, 15 kW opcional
• Velocidade do fuso: até 24.000 rpm (controlado por inversor)
• Arrefecimento e rolamentos: arrefecimento líquido; rolamentos cerâmicos
• Passagem Z (folga): 200 mm
• Posições de ferramentas: até 36 (trocador padrão + trocador rotativo opcional + espaço pick-up)
• Cabeçote de furação: configurável; motor inversor até 7.500 rpm
• Gestão de vácuo: SMART ZONING
• Formatos suportados (exemplos): 3090 × 2100 mm; 3090 × 1530 mm; 2500 × 1250 mm
• Mesa de trabalho: mesa em resina fenólica compatível com vacuum pods
• Extração: extração superior e sob a mesa; ligação de extração controlada por posição
• Automação: compatível com várias soluções de carregamento/descarregamento e automação completa; mesa elevadora de painéis
• Etiquetagem: pré-etiquetagem automática na mesa de carregamento
• Software: F4®Integrate (F4Operate, F4Create, F4Toolbox); F4®Solutions
• Manutenção: capô com abertura de manutenção para acesso rápido
