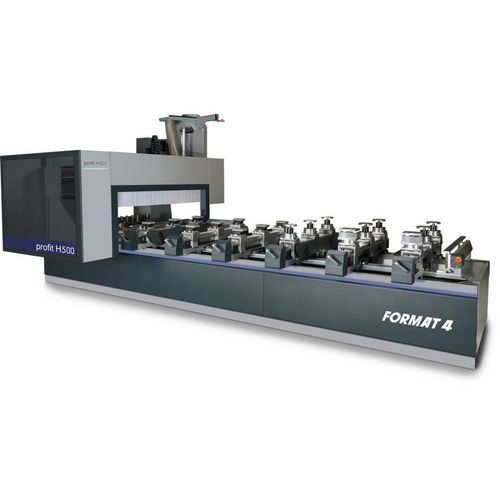

Centro de usinagem CNC de 5 eixos H500R

universalpara madeira24 ferramentas

Uma máquina, cinco eixos, criatividade versátil
O Format4 profit H500R é um centro de usinagem CNC de 5 eixos concebido para oficinas universais e o processamento individual de vários materiais. A avançada tecnologia CNC de 5 eixos reduz a necessidade de agregados e ferramentas especiais, permite configuração personalizada de ferramentas e suporta produção totalmente automática com investimento controlado. Um fuso principal de alto desempenho oferece resultados consistentes em todos os ângulos. Combinado com uma unidade de furação de 18 fusos e um agregado de serra de ranhura integrado, o profit H500R proporciona amplas possibilidades de processamento e ciclos de produção curtos.

Principais funcionalidades integradas

• Sistema de vácuo Format4 de circuito duplo sem mangueiras com altura de pod de vácuo até 100 mm
• 2 eixos Z controlados por CNC para ciclos de produção muito curtos
• s-motion: consolas totalmente automáticas e posicionamento dos pods de vácuo

Destaques

• Soluções de financiamento à medida
• Desempenho elevado e constante em funcionamento industrial contínuo
• Soluções de produção otimizadas para o cliente
• Projeto robusto com componentes premium
• Várias variações de pacotes de especificação com opções high-tech
• Precisão de engenharia completa
• Conforto ergonómico do utilizador
• Design premiado
• Qualidade e precisão da Áustria
• Produtividade sem compromissos
• Pacote de serviço abrangente antes, durante e após a compra
• Soluções de automação e capacidades de oficina em rede
• Software e máquinas do mesmo fornecedor

Detalhes e características selecionadas

• Sistema mecânico de bloqueio dos eixos – O bloqueio mecânico dos eixos C e A aumenta a vida útil do fuso e melhora o acabamento superficial das peças usinadas.
• As consolas “s-motion” – Consolas totalmente automáticas permitem processamento muito rápido e de alta qualidade de componentes de portas e janelas.
• lightPos – posicionamento por LED dos pods de vácuo – Sistema de posicionamento visual: mais de 6.000 LEDs indicam tamanho, posição e orientação das ventosas; posições das consolas ao milímetro; LEDs RGB no eixo X mostram o estado de processamento e LEDs nos eixos X/Y visualizam a posição e dimensões da peça. Facilita a operação alternada sem tempos de preparação dispendiosos.
• Software F4®Integrate – Software CNC integrado incluindo biblioteca de ferramentas (F4Toolbox), área CAM com CAD integrado (F4Create) e operação da máquina (F4Operate). Baseado em G-code para fácil integração de programas externos.
• Controlo por ecrã tátil intuitivo – Interface tátil avançada e claramente estruturada (monitor 24") para elevada facilidade de uso e execução rápida de programas/parâmetros.
• Sistema de medição longitudinal – Unidade automática de medição de comprimento determina o comprimento da ferramenta na máquina com precisão de 0,01 mm, eliminando erros de medição do operador.
• Fuso principal (5 eixos) – Fuso 5 eixos potente disponível em 12 kW (padrão) ou opcionalmente 15 kW. Arrefecimento líquido e rolamentos cerâmicos de alta qualidade para precisão duradoura. Velocidades reguladas por inversor até 24.000 rpm.
• Unidade de furação FORMAT4 – Cabeçote de furação com 18 fusos: 12 fusos verticais (passo 32 mm) e 6 fusos horizontais (passo 32 mm; 4 em X, 2 em Y), cada fuso utilizável individualmente; cortador de ranhura integrado no eixo X; motor com inversor até 7.500 rpm. O cabeçote de furação cobre todo o campo de trabalho para furação vertical e horizontal.
• Porta-agregado com 2 eixos Z – Permite rápida alternância entre unidade de furação e fuso principal; curso Z 500 mm para ferramentas mais longas ao processar peças maiores.
• Trocador rotativo de ferramentas (montado no ressalto) – Carrossel/disco de ferramentas de 24 posições montado na traseira do ressalto; desloca-se com o ressalto ao longo do eixo X para minimizar tempos de troca e aumentar a produtividade.
• Trocador linear de ferramentas 12 posições – Garante tempos de troca muito curtos e espaço para ferramentas de fresagem; cobertura de proteção para adaptadores de ferramenta HSK.
• Guias lineares & acionamento de eixos – Eixo X: rolamentos de recirculação de esferas em guias lineares endurecidas/polidas; posicionamento X via cremalheira curvada (transmissão pinhão-cremalheira com dentes inclinados). Eixos Y/Z: fuso de recirculação de esferas com guias lineares endurecidas/polidas. Rolamentos selados e guias endurecidas/retificadas para durabilidade e repetibilidade.
• Velocidade máxima de deslocamento & precisão – Eixo X de alta qualidade com pinhão-cremalheira e redutores de velocidade e rolamentos selados que proporcionam alta precisão à máxima velocidade e excelente repetibilidade.
• Lubrificação centralizada automática – Lubrificação temporizada de todos os eixos móveis (X, Y, Z) para baixa manutenção e alta fiabilidade; ciclos de lubrificação definidos pelos controlos dos eixos.
• Transportador de cavacos – Posicionado na área de operação para remover aparas e cavacos; controlo manual para remoção; projeto que assegura uma oficina limpa e reduz o tempo de limpeza.
• Suporte de peça seguro – Variedade de formas de pods de vácuo para posicionamento seguro de diferentes geometrias; utilização flexível de ventosas e dispositivos de fixação em toda a consola.
• Visualização de posicionamento – Configuração padrão que mostra simultaneamente peça, apoios e pods de vácuo no painel CNC para evitar colisões; posições exactas dos pods indicadas por laser. lightPos disponível como extensão.

Especificações técnicas

• Modelo: profit H500R
• Marca: Format4
• Potência do fuso principal: 12 kW (padrão) / opcional 15 kW
• Velocidade do fuso principal: até 24.000 rpm (regulado por inversor)
• Unidade de furação: 18 fusos (12 verticais + 6 horizontais), espaçamento 32 mm
• Velocidade motor unidade de furação (inversor): até 7.500 rpm
• Curso Z do porta-agregado: 500 mm
• Altura do pod de vácuo (sistema de duplo circuito): até 100 mm
• LED lightPos: mais de 6.000 LEDs para feedback de posicionamento
• Trocador rotativo de ferramentas: 24 posições (montado no ressalto)
• Trocador linear de ferramentas: 12 posições
• Guiamento de eixos: guias lineares endurecidas e polidas com rolamentos de recirculação de esferas; eixo X cremalheira curvada & transmissão pinhão-cremalheira
• Lubrificação centralizada automática: lubrificação temporizada, acionamento pneumático para guias X/Y/Z
• Sistemas de troca de ferramenta: trocador de disco + trocador linear para tempos de troca curtos
