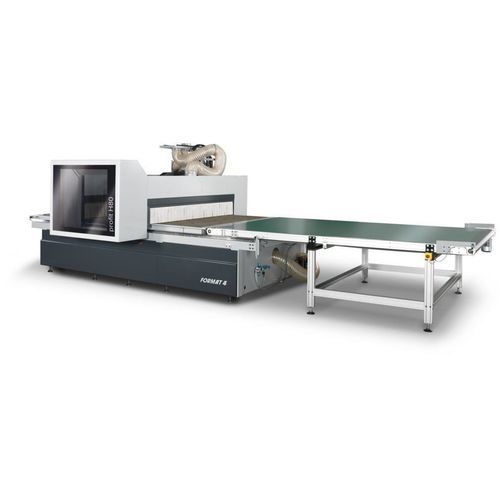

Centro de usinagem de 3-4 eixos H80I

verticalpara madeiracom mesa fixa

Overview
O centro de usinagem CNC profit H80I da FORMAT4 foi projetado para o processamento de painéis na produção de mobiliário e carpintaria, combinando corte, furação e fresagem numa única passagem. A máquina suporta fluxos de produção com nesting e pode ser integrada com módulos de carga/descarga e automação, desde operação autónoma até células totalmente automatizadas.

Key advantages

• Processamento integrado de painéis: corte, furação e fresagem num ciclo
• Automação configurável de máquina independente a célula totalmente automatizada
• Eixos de fresagem de alta velocidade com interface HSK F63
• Mesa matriz a vácuo para suporte total do painel e eficiência de nesting
• Opções de cabeça de furação flexíveis para fabrico de armários e uso polivalente
• Cadeia de software integrada: F4®Solutions / F4®Integrate para CAD/CAM e nesting
• Extração modular e indicadores de estado para ergonomia da oficina

Highlights & features

• Smart Zoning: manuseio rápido e troca de formato rápida (exemplos: 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm)
• Vacuum pods para peças pequenas e complexas
• Mesa matriz com opção de grelha high-flow 30 x 30 mm para melhor fixação
• Conexão de extração controlada por posição que direciona a sucção entre cabeça de furação e fuso principal
• Capa de extração compacta que otimiza o volume de extração
• Indicador de estado luminoso para visão rápida do estado da máquina

Spindle
Fuso de fresagem disponível em 10, 12 ou 15 kW (dependendo da série) e até 24 000 rpm. Motor controlado por inversor montado no suporte da cabeça de furação no eixo Z. Guias lineares duplas e fusos de esferas rectificados garantem posicionamento vertical preciso. Interface de ferramenta: HSK F63 com fixação automática, verificação por sensores e limpeza pneumática.

The C-axis
Eixo C opcional interpolante (360°) com interface de ar comprimido para agregados, indicado para usinagens complexas e operações indexadas.

Individual drill head configuration
Configurações de cabeça de furação: fusos verticais apenas ou fusos combinados com serra de ranhura para processamento vertical e horizontal. Motores de cabeça de furação controlados por inversor até 7 500 rpm.

Automatic measuring system of the tool length
Sistema de medição automática do comprimento da ferramenta que armazena cada comprimento na base de dados com precisão de 0,01 mm para simplificar a gestão de ferramentas e reduzir tempos de preparação.

Perfect nesting with the matrix table
A mesa matriz em resina fenólica fornece suporte total ao painel e posicionamento exacto para nesting. Atualização opcional para matriz 30 x 30 mm high-flow para melhor fixação de peças pequenas ou formas complexas.

Smart Zoning
Smart Zoning permite o processamento rápido de múltiplos formatos de painel e reduz o tempo de troca para aumentar a produtividade e flexibilidade.

Vacuum pods
Suporte a vacuum pods aumenta a versatilidade para uma ampla gama de tamanhos e formas de peças.

Fence options
Grades opcionais montáveis à esquerda ou à direita para maior conforto do operador; grades contínuas disponíveis para descarregamento em transportadores automáticos.

Position-controlled extraction connection
Atribuição automática da capacidade de extração entre a cabeça de furação e o fuso principal conforme a ferramenta em uso, melhorando a eficiência da extração de pó.

Extraction bell
Cúpula de extração compacta que optimiza o desempenho de sucção reduzindo o volume de extração necessário.

Height adjustable tool changer (including cover)
Cambiador de ferramentas linear ajustável em altura na base da máquina que protege os soquetes das ferramentas, acelera as trocas e pode acomodar até 12 ferramentas e 3 unidades com cobertura de proteção.

Status indicator
Sistema de iluminação multicolor comunica o estado da máquina de um olhar para optimizar o fluxo de trabalho na oficina.

F4®Solutions & F4®Integrate
O ecossistema de software integrado cobre CAD/CAM, optimização de nesting, bibliotecas de ferramentas CAM e transferência de dados para a máquina, criando uma cadeia de produção contínua e suporte à integração Industry 4.0.

Technical specifications

• Model: profit H80I
• Brand: FORMAT4
• Spindle motor power options: 10 kW, 12 kW, 15 kW (series dependent)
• Spindle speed: up to 24,000 rpm (milling spindle)
• Tool interface: HSK F63 with automatic clamping and pneumatic cleaning
• C-axis: optional interpolating 4th axis (360°) with compressed air interface
• Drilling head: configurable; inverter-controlled up to 7,500 rpm
• Tool measurement accuracy: 0.01 mm
• Vacuum table: phenolic resin; optional 30 x 30 mm high-flow matrix
• Tool changer: height-adjustable, up to 12 tools and 3 units, with cover
• Automation: scalable loading/unloading and cell integration to full automation
• Panel formats (Smart Zoning examples): 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm
• Extraction: extraction bell and position-controlled extraction connection
• Software: F4®Solutions / F4®Integrate for CAD/CAM, nesting and machine control
