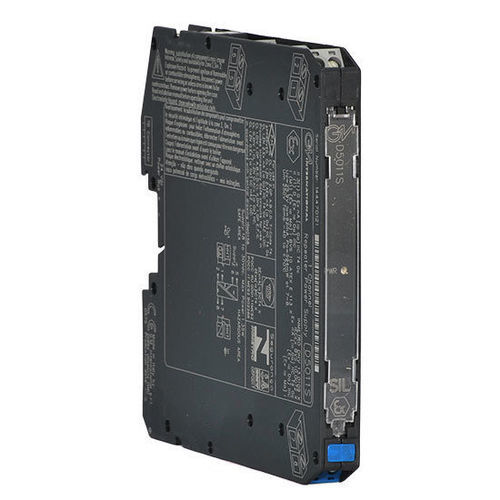

Repetidor de comunicação D5011S

de interfacede correnteATEX

I.S. SIL3 2-Wire HART® Transmitter Power SupplyO módulo Repeater Power Supply D5011 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Fornece uma alimentação CC totalmente flutuante para energizar transmissores convencionais de 2 fios de 4-20 mA localizados em áreas perigosas e repete a corrente no circuito flutuante para acionar uma carga de área segura. O circuito permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 3 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 24-20 mA Entrada Passiva, Saída FonteCompatível com HART® À prova de curto-circuito na entrada e na saídaAlta PrecisãoIsolamento de três portas, Entrada/Saída/AbastecimentoSuprimentoVoltagem24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversaConsumo de corrente45 mA @ 24 Vdc com 20 mA de saída, típico.Dissipação de energia0,675 W @ 24 Vdc com saída de 20 mA, típica.Tipo de entrada4 a 20 mA (corrente Tx de 2 fios limitada a ≈ 25 mA), gama de leitura de 0 a 24 mA.Tensão de linha do transmissor15,0 V típica, 14,5 V mínima, @ 20 mA.Tipo de saída4 a 20 mA, no máx. 550 Ω em modo fonte (conformidade típica de 12 V).Tempo de resposta5 ms (0 a 100 % de mudança de passo).DesempenhoRef. CondiçõesFonte de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C.Precisão da calibração≤ ± 0,1 % FSR.Precisão da linearidade≤ ± 0,05 % FSR.Influência da temperatura≤ ± 0,01 % FSR no zero/espaço para uma variação de 1 °C.IsolamentoTensão de testeI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico não ignífugo.Parâmetros de segurançaUo = 25,9 V, Io = 92 mA, Po = 594 mW nos terminais 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN de 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada.Peso Peso cerca de 125 gConexão por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações de até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Status: ACTIVECanais: 1Política de ciclo de vida do produto: ENCertificações: ATEX, EMC, Ex (China, Índia, Japão, Comunidade Eurasiática, EAU, América do Norte, Brasil), IECEx, Marítimo (KR, DNV-GL, NK), Metrológico (Bielorrússia, Cazaquistão, Rússia), SIL (TUV SUD)Declarações de conformidade: UE, conformidade G3, IECExFolha de dados, Manual de instruções, Manual de segurança, Desenhos de controlo disponíveis em várias línguas (EN, RU, DE, FR, ES, IT, CN, JA, PT)Desenhos: 2D e 3D disponíveisProdutos relacionados: D5011DAccessórios: JDFT049, OPT5096Série: D5000Categoria: Isoladores Intrinsecamente Seguros > Entrada AnalógicaMarca: G.M. International S.p.A.Nome comercial: D5011SWebsite: Página do produtoSuporte técnico, documentação e certificações disponíveis mediante solicitação.Para mais detalhes, consulte a documentação oficial e as folhas de dados.Resumo das especificações:Tensão de alimentação: 24 Vdc nom (18 a 30 Vdc)Consumo de corrente: 45 mA @ 24 Vdc com saída de 20 mADissipação de energia: 0.675 W @ 24 Vdc com saída de 20 mAEntrada: 4 a 20 mA (2 fios Tx), faixa de leitura de 0 a 24 mASaída: 4 a 20 mA, máx. 550 Ω de cargaTempo de resposta: 5 msPrecisão de calibração: ≤ ± 0,1 % FSPrecisão de linearidade: ≤ ± 0,05 % FSTemperatura de funcionamento: -40 a +70 °CDimensões: 12.5 x 123 x 120 mmPeso: cerca de 125 g
