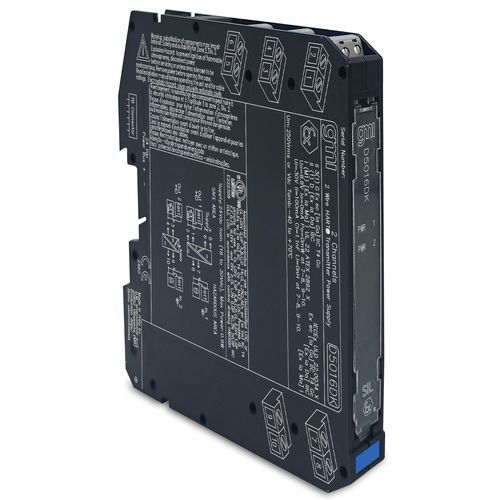

Repetidor SIL 3 D5016DK

de correntede comunicaçãode interface

O módulo Repetidor de Corrente D5016 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Repete uma entrada de sinal de corrente 4-20 mA ativa de 2 fios em circuito flutuante para acionar uma carga de área segura. O módulo permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 3 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 24-20 mA Fonte-Sink SaídaHART® compatívelAlta precisãoIsolamento de três portas, Entrada/Saída/AbastecimentoAlta densidade, dois canais por unidadeEstado: ACTIVEPolítica de ciclo de vida do produto: ENCanais: 2Dados técnicosSuprimentoVoltagem24 Vdc nom (18 a 30 Vdc), protegida contra polaridade reversaConsumo de corrente31 mA @ 24 Vdc com saída de 20 mA, típico.Dissipação de energia1,80 W @ 24 Vdc com saída de 20 mA em carga de 250 Ω e alimentação de saída de 24 Vdc para modelos com dissipador, típico.Tipo de entrada4 a 20 mA (entrada alimentada separadamente, queda de tensão ≤ 7 V), faixa de leitura de 0 a 22 mA.Impedância HART225 Ω, típica.OutputType4 a 20 mA.Faixa de tensão de saída do dissipador2 a 30 V.Faixa de carga0 a 500 Ω, com entrada Tx convencional 250 Ω nom (160 a 500 Ω), com entrada Tx inteligente.Limitação de corrente24 mA (até 450 Ω de carga) ≤ corrente máxima ≤ 26 mA.Tempo de resposta20 ms (10 a 90 % de mudança de passo).PerformanceRef. Condições24 V de alimentação, 250 Ω de carga, 23 ± 1 °C de temperatura ambiente.Exatidão da calibração≤ ± 20 μA.Exatidão da linearidade≤ ± 20 μA.Influência da temperatura≤ ± 2 μA/°C.Tensão de testeI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico que não provoque faíscas.Parâmetros de segurançaUo = 8,8 V, Io = 0 mA, Po = 0 mW nos terminais 7-8, 9-10 Ui = 30 V, Ii = 100 mA, Ci = 1,1 nF, Li = 0 nH nos terminais 7-8, 9-10MontagemTipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada.Peso Peso cerca de 135 gLigação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.CertificaçõesATEX: Certificado inglês da série UL ATEX D5016 (Europa, UL 22 ATEX 2892X, UL, 2022-12-19)Ex: Certificado CCC D5000 para a China (China, 2020322316000978, NEPSI, 2025-06-23)Ex: Certificado EAC Ex para a série D5000 (Comunidade Euroasiática, ЕАЭС RU С-IT.AA87.В.01310/24, CCVE, 2024-06-13)Ex: Divisões e zonas UL-cUL D5016 (América do Norte, E222308-20221220, UL, 2022-12-28)IECEx: Certificado em inglês da série UL IECEx D5016 (Internacional, IECEx ULD 22.0034X, UL, 2022-12-19)SIL: TUV IT 25 SIL 0609 A Resumo do certificado SIL (Internacional, TUV IT 25 SIL 0609 A, TUV_SUD, 2025-07-29)Declarações de conformidadeDeclaração de conformidade UE do D5016Declaração de conformidade G3Características / Especificações técnicasModelo: D5016DKCanais: 2Entradas: 4-20 mA, compatível com HARTSaída: 4-20 mA, fonte-drenoIsolamento: Três portas (Entrada/Saída/Abastecimento)Montagem: Trilho DIN 35 mmTemperatura de funcionamento: -40 a +70 °CDimensões: 12.5 x 123 x 120 mmPeso: cerca de 135 gCertificações: ATEX, IECEx, SIL3, UL, CCC, EAC
