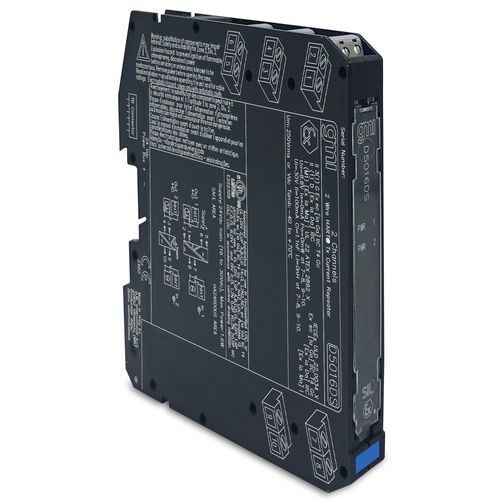

Repetidor SIL 3 D5016DS

de comunicaçãode interfacede corrente

O módulo Repetidor de Corrente D5016 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Repete uma entrada de sinal de corrente 4-20 mA ativa de 2 fios em circuito flutuante para acionar uma carga de área segura. O módulo permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 3 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 24-20 mA Fonte-Sink OutputHART® compatibleHigh AccuracyThree port isolation, Input/Output/SupplyHigh Density, two channels per unitTechnical DataSupplyVoltage24 Vdc nom (18 to 30 Vdc), reverse polarity protectedCurrent Consumption57 mA @ 24 Vdc com 20 mA out, typical.Power Dissipation1.50 W @ 24 Vdc com saída de 20 mA em carga de 250 Ω e alimentação de saída de 24 Vdc para modelos com dissipador, típico.Tipo de entrada4 a 20 mA (entrada alimentada separadamente, queda de tensão ≤ 7 V), intervalo de leitura de 0 a 22 mA.Impedância HART225 Ω, típico.Tipo de saída4 a 20 mA.Faixa de tensão de saída do dissipador2 a 30 V.Faixa de carga0 a 500 Ω, com entrada Tx convencional 250 Ω nom (160 a 500 Ω), com entrada Tx inteligente.Limitação de corrente24 mA (até 450 Ω de carga) ≤ corrente máxima ≤ 26 mA.Tempo de resposta20 ms (10 a 90 % de mudança de passo).DesempenhoRef. Condições24 V de alimentação, 250 Ω de carga, 23 ± 1 °C de temperatura ambiente.Exatidão da calibração≤ ± 20 μA.Exatidão da linearidade≤ ± 20 μA.Influência da temperatura≤ ± 2 μA/°C.Tensão de testeI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico que não provoque faíscas.Parâmetros de segurançaUo = 8,8 V, Io = 0 mA, Po = 0 mW nos terminais 7-8, 9-10 Ui = 30 V, Ii = 100 mA, Ci = 1,1 nF, Li = 0 nH nos terminais 7-8, 9-10MontagemTipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada.Peso Peso: cerca de 115 g.Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVECanais: 2CertificaçõesATEX: Certificado inglês da série UL ATEX D5016 (Europa, UL 22 ATEX 2892X, UL, 2022-12-19)Ex: Certificado CCC D5000 para a China (China, 2020322316000978, NEPSI, 2025-06-23)Ex: Certificado EAC Ex para a série D5000 (Comunidade Euroasiática, ЕАЭС RU С-IT.AA87.В.01310/24, CCVE, 2024-06-13)Ex: Divisões e zonas UL-cUL D5016 (América do Norte, E222308-20221220, UL, 2022-12-28)IECEx: Certificado em inglês da série UL IECEx D5016 (Internacional, IECEx ULD 22.0034X, UL, 2022-12-19)SIL: TUV IT 25 SIL 0609 A Resumo do certificado SIL (Internacional, TUV IT 25 SIL 0609 A, TUV_SUD, 2025-07-29)Declarações de conformidadeDeclaração de conformidade UE do D5016Declaração de conformidade G3Características / Especificações técnicasProduto: D5016DTipo: I.S. SIL3 2-Wire Active HART® Tx Current RepeaterChannels: 2Input: 4-20 mA, compatível com HARTSaída: 4-20 mA, fonte-drenoMontagem: Trilho DIN 35 mmIsolamento: Três portas (Entrada/Saída/Abastecimento)Temperatura de funcionamento: -40 a +70 °CDimensões: 12.5 x 123 x 120 mmPeso: ~115 gStatus: ACTIVO
