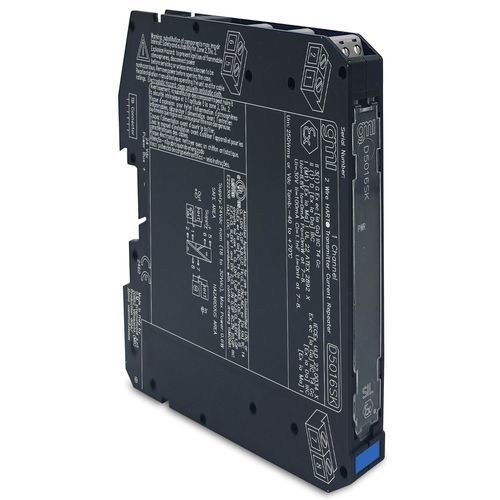

Repetidor SIL 3 D5016SK

de comunicaçãode interfacede corrente

O módulo Repetidor de Corrente D5016 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Repete uma entrada de sinal de corrente 4-20 mA ativa de 2 fios em circuito flutuante para acionar uma carga de área segura. O módulo permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 3 / SC 3Entrada a partir da Zona 0/Div. 1Instalação na Zona 2/Div. 24-20 mA Fonte-Sink SaídaHART® compatívelAlta PrecisãoIsolamento de três portas, Entrada/Saída/AbastecimentoAlta Densidade, dois canais por unidadeEspecificações Técnicas:Alimentação: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade reversaConsumo de corrente: 20 mA @ 24 Vdc com 20 mA de saída, típicoDissipação de energia: 1.00 W @ 24 Vdc com saída de 20 mA em carga de 250 Ω e alimentação de saída de 24 Vdc para modelos com dissipador, típicoTipo de entrada: 4 a 20 mA (entrada alimentada separadamente, queda de tensão ≤ 7 V), faixa de leitura de 0 a 22 mAHART Impedância: 225 Ω, típicaTipo de saída: 4 a 20 mFaixa de tensão de saída do dissipador: 2 a 30 VFaixa de carga: 0 a 500 Ω, com entrada Tx convencional 250 Ω nom (160 a 500 Ω), com entrada Tx inteligenteLimitação de corrente: 24 mA (até 450 Ω de carga) ≤ corrente máxima ≤ 26 mTempo de resposta: 20 ms (10 a 90 % de mudança de passo)Condições de referência: alimentação de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °CExatidão da calibração: ≤ ± 20 μALexatidão da linearidade: ≤ ± 20 μInfluência da temperatura: ≤ ± 2 μA/°CIsolação Tensão de teste: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 VOtemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CEquipamento: Aparelhos associados e equipamentos eléctricos que não produzem faíscasParâmetros de segurança: Uo = 8,8 V, Io = 0 mA, Po = 0 mW nos terminais 7-8, 9-10; Ui = 30 V, Ii = 100 mA, Ci = 1,1 nF, Li = 0 nH nos terminais 7-8, 9-10Montagem: Trilho DIN de 35 mm, com ou sem barramento de alimentação ou em termo personalizado. Peso: cerca de 115 gConexão: por blocos de terminais de parafuso de desconexão de plug-in polarizado para acomodar terminações de até 2,5 mm² (13 AWG)Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mmCanais: 1Status: ACTIVO
