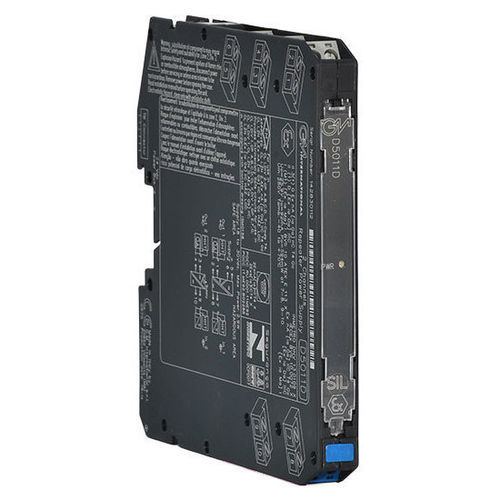

Repetidor de comunicação D5011D

de interfacede correnteisolado

O módulo de fonte de alimentação repetidora D5011 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Fornece uma alimentação CC totalmente flutuante para energizar transmissores convencionais de 2 fios de 4-20 mA localizados em áreas perigosas e repete a corrente no circuito flutuante para acionar uma carga de área segura. O circuito permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 3 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 24-20 mA Entrada Passiva, Saída FonteCompatível com HART® À prova de curto-circuito de entrada e saídaAlta PrecisãoIsolamento de três portas, Entrada/Saída/AbastecimentoAlta Densidade, dois canais por unidadeEspecificações Técnicas:Alimentação: Tensão: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade reversa; Consumo de Corrente: 90 mA @ 24 Vdc com 20 mA de saída, típico; Dissipação de Potência: 1.35 W @ 24 Vdc com saída de 20 mA, típico.Entrada: Tipo: 4 a 20 mA (2 fios Tx corrente limitada ≈ 25 mA), faixa de leitura 0 a 24 mA; Tensão de linha do transmissor: 15,0 V típica, 14,5 V mínima, @ 20 mA.Saída: Tipo: 4 a 20 mA, no máx. 550 Ω em modo fonte (conformidade típica de 12 V); Tempo de resposta: 5 ms (0 a 100 % de mudança de passo).Desempenho: Ref. Condições: alimentação de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C; Exatidão da calibração: ≤ ± 0,1 % FSR; Exatidão da linearidade: ≤ ± 0,05 % FSR; Influência da temperatura: ≤ ± 0,01 % FSR no zero/espaço para uma variação de 1 °C.Isolamento: Tensão de teste: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientais: Temperatura de operação: -40 a +70 °C; Temperatura de armazenamento: -45 a +80 °C.Descrição de segurança: Equipamento: Aparelhos associados e equipamentos eléctricos que não produzem faíscas; Parâmetros de segurança: Uo = 25,9 V, Io = 92 mA, Po = 594 mW nos terminais 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montagem: Tipo: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em Term. Board; Peso: cerca de 140 g; Conexão: por blocos de terminais de parafuso de desconexão polarizada plug-in para acomodar terminações de até 2,5 mm² (13 AWG); Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 2Status: ACTIVO
