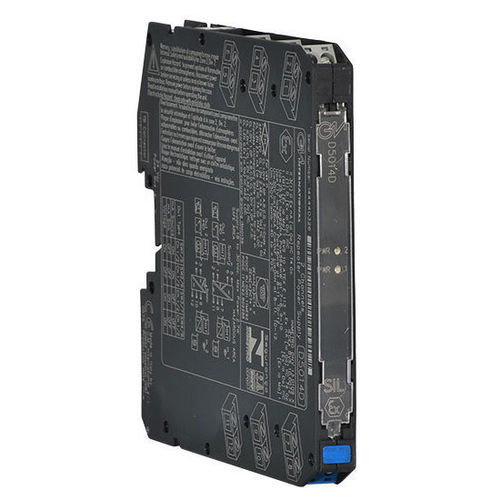

Repetidor de comunicação D5014D

de interfacede correnteATEX

I.S. SIL3 2/4-Fios HART® Transmitter Power SupplyO módulo Repeater Power Supply D5014 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Fornece uma alimentação CC totalmente flutuante para energizar transmissores convencionais de 2 fios 4-20 mA, activos ou passivos, localizados em áreas perigosas, e repete a corrente no circuito flutuante para acionar uma carga de área segura. O módulo suporta a duplicação da corrente de saída e permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 3 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 22 canais totalmente independentesEntrada Ativa-Passiva de 4-20 mA, Saída Fonte-DissipadorDuplicação da corrente de saída disponívelCompatível com HART®À prova de curto-circuito na entrada e na saídaProgramabilidade no terreno por interrutor DIPAlta PrecisãoIsolamento de três portas, Entrada/Saída/AbastecimentoAlta Densidade, dois canais por unidadeEstado: ACTIVETechnical DataSupplyVoltage24 Vdc nom (18 a 30 Vdc), polaridade inversa protegidaCurrent Consumption90 mA @ 24 Vdc com 20 mA de saída, típico.Power Dissipation1.35 W @ 24 Vdc com 20 mA de saída, típico.Tipo de entrada4 a 20 mA (entrada alimentada separadamente, queda de tensão ≤ 0,5 V) ou 4 a 20 mA (corrente Tx de 2 fios limitada a ≈ 25 mA), gama de leitura de 0 a 24 mA.Tensão de linha do transmissor15,0 V típica, 14,5 V mínima, a 20 mA.Tipo de saída4 a 20 mA, no máx. 550 Ω em modo de fonte (conformidade típica de 12 V); V min. 8 V @ 0 Ω de carga V max. 30 V em modo de dissipador, corrente limitada ≈ 25 mA ou 1 a 5 V na derivação interna de 250 Ω. Duplicação da corrente de saída disponível (D5014D).Tempo de resposta5 ms (0 a 100 % de mudança de passo).DesempenhoRef. CondiçõesFonte de alimentação de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C.Precisão de calibração≤ ± 0,1 % FSR.Precisão de linearidade≤ ± 0,05 % FSR.Influência da temperatura≤ ± 0,01 % FSR no zero/espaço para uma variação de 1 °C.IsolamentoTensão de testeI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico não ignífugo.Parâmetros de segurançaUo = 25,9 V, Io = 92 mA, Po = 594 mW nos terminais 7-8, 9-10. Uo = 1,1 V, Io = 56 mA, Po = 16 mW nos terminais 8-11, 10-12. Ui = 30 V, Ii = 128 mA, Ci = 0 nF, Li = 0 nH nos terminais 8-11, 10-12. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termo personalizado.Peso Peso: cerca de 155 gConexão por blocos de terminais de parafuso de desconexão de plug-in polarizado para acomodar terminações de até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 2Certificações: ATEX, IECEx, UL, FM, INMETRO, CCC, CCOE, EAC, Marítimo, Metrológico, SIL (consulte a documentação para obter detalhes)Política de ciclo de vida do produto: Série ACTIVERelacionada: D5000Características / Especificações Técnicas:Fonte de alimentação repetidora para transmissores HART® de 2/4 fiosCertificação SIL 32 canais totalmente independentesEntrada: 4-20 mA, ativo/passivoSaída: 4-20 mA, fonte/sumidouro, duplicação da corrente de saídaAlta precisão e linearidadeIsolamento de três portasMontagem em carril DINTemperatura de funcionamento: -40 a +70 °CDimensões: 12.5 x 123 x 120 mmPeso: cerca de 155 gCompatível com HART®À prova de curto-circuitoProgramabilidade em campo por DIP Switch
