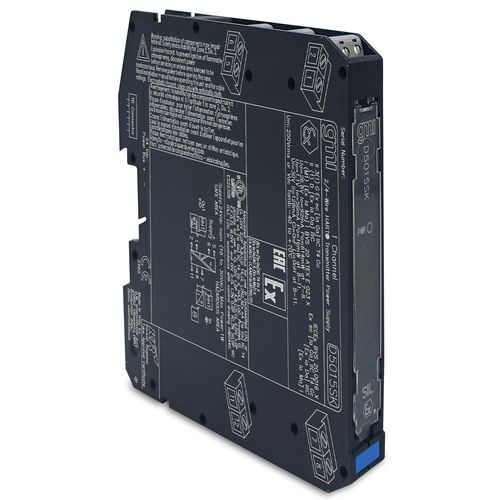

Repetidor de comunicação D5015SK

de interfacede correnteATEX

O módulo de fonte de alimentação repetidora D5015 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. Fornece uma alimentação CC totalmente flutuante para energizar transmissores convencionais de 2 fios de 4-20 mA, activos ou passivos, localizados em áreas perigosas, e repete a corrente no circuito flutuante para acionar uma carga de área segura. O circuito permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 24-20 mA Entrada Ativa-Passiva, Saída Fonte-DissipadorHART® compatívelProva de curto-circuito na entrada e na saídaAlta PrecisãoIsolamento de três portas, Entrada/Saída/AbastecimentoSuprimentoVoltagem24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversaConsumo de corrente40 mA @ 24 Vdc com 20 mA de saída, típico.Dissipação de energia1,0 W @ 24 Vdc com saída de 20 mA, típico.Tipo de entrada4 a 20 mA (corrente Tx de 2 fios limitada a ≈ 25 mA), gama de leitura de 0 a 24 mA.Tensão de linha do transmissor16,5 V mínimo @ 20 mA.Tipo de saída4 a 20 mA, no máx. 600 Ω de carga em modo fonte; V min. 2 V @ 0 Ω de carga V max. 30 V em modo de sumidouro (resistência de carga máx. 600 Ω), corrente limitada a ≈ 25 mA.Tempo de resposta5 ms.DesempenhoRef. Condições24 V de alimentação, 250 Ω de carga, 23 ± 1 °C de temperatura ambiente.Precisão de calibração≤ ± 20 μA.Precisão de linearidade≤ ± 10 μA.Influência da temperatura≤ ± 2 μA/°C.Tensão de testeI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico não ignífugo.Parâmetros de segurançaUo = 26,8 V, Io = 92 mA, Po = 614 mW nos terminais 7-8. Uo = 1,1 V, Io = 56 mA, Po = 16 mW nos terminais 8-11. Ui = 30 V, Ii = 128 mA, Ci = 0 nF, Li = 0 nH nos terminais 8-11. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termo personalizado.Peso Peso cerca de 130 g.Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVECanais: 1Política de ciclo de vida do produto: ENCertificações: ATEX, EMC, Ex, IECEx, Marítimo, Metrológico, SILDocumentação disponível: Folha de dados, Manual de instruções, Manual de segurança, Desenho de controlo, Declarações de conformidadeCompatível com os acessórios da série D5000Especificações técnicas:Tensão: 24 Vdc nom (18 a 30 Vdc)Consumo de corrente: 40 mA @ 24 Vdc com saída de 20 mADissipação de energia: 1.0 W @ 24 Vdc com saída de 20 mATipo de entrada: 4 a 20 mA (2 fios Tx corrente limitada ≈ 25 mA)Tensão de linha do transmissor: 16,5 V mínimo @ 20 mATipo de saída: 4 a 20 mA, máx. 600 Ω de carga em modo fonteTempo de resposta: 5 msExactidão da calibração: ≤ ± 20 μExactidão da linearidade: ≤ ± 10 μInfluência da temperatura: ≤ ± 2 μA/°Tensão de teste: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kVOperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem: Trilho DIN 35 mmPeso: cerca de 130 gDimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm
