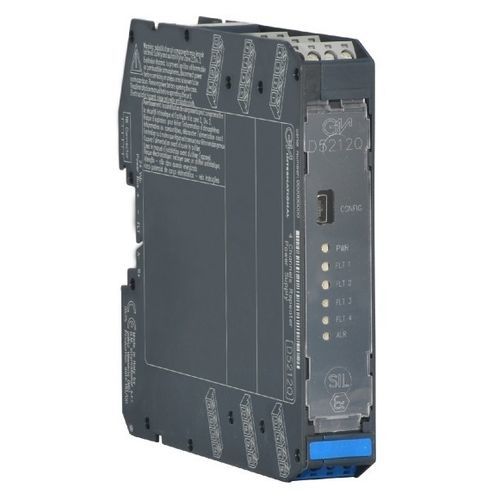

Repetidor para áreas perigosas D5212Q

RS-485de interfacede corrente

O módulo de fonte de alimentação repetidora D5212 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. Fornece uma alimentação CC totalmente flutuante para energizar transmissores convencionais de 2 fios 0/4-20 mA, activos ou passivos, localizados em áreas perigosas, e repete a corrente em circuito flutuante para acionar cargas em áreas seguras. O módulo é totalmente configurável para obter multiplexagem de entrada/saída, escalonamento, duplicação, inversão e elaboração de entrada (adição, subtração, seleção de baixo/alto). Um contacto de alarme adicional pode ser (des)ativado em pontos de disparo de entrada programáveis, incluindo histerese e atrasos. Os parâmetros de configuração e diagnóstico são programáveis e também podem ser monitorizados/definidos através do Modbus.SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 20/4-20 mA Entrada Ativa-Passiva, Saída FonteDuplicação/inversão/escalonamento de saídaOperações de entrada (soma, dif, máx, mín) disponíveisProva de curto-circuito de entrada e saídaDetecção de falhas fora de alcanceSaída de alarme com pontos de disparo configuráveis pelo utilizadorModbus RTU RS-485 para monitorização e configuraçãoParâmetros de funcionamento totalmente programáveisConversor A/D controlado por µP de elevada precisãoIsolamento de três portas, Entrada / Saída / AlimentaçãoAlta densidade, quatro canais por unidadeEspecificações técnicas:Alimentação: 24 Vdc nom (21,5 a 30 Vdc), protegida contra polaridade inversa. Consumo de corrente: 200 mA a 24 Vdc com entrada/saída de 20 mA, típico. Dissipação de energia: 2,75 W a 24 VCC com 20 mA de entrada/saída, típico.Entrada: 0/4 a 20 mA (corrente Tx de 2 fios limitada a ≈ 25 mA) ou entradas alimentadas separadamente (apenas para os canais 1 e 2). Tensão de linha do transmissor: 14,5 V típica, 14,0 V mínima, a 20 mA. Tempo de integração: 500 ms.Saída: 0/4 a 20 mA, no máx. 300 Ω modo de fonte de carga, corrente limitada ≈ 25 mA. Tempo de resposta: 100 ms (mudança de passo de 10 a 90 %).Alarme: Gama de pontos de disparo dentro dos limites nominais do sensor de entrada. Tempo de atraso ON-OFF: 0 a 1000 s, passo de 100 ms. Histerese: dentro dos limites nominais do sensor de entrada. Saída: SPST photoMOS sem tensão: 100 mA, 60 Vdc (≤ 1 V de queda de tensão).Interface Modbus: Modbus RTU RS-485 até 57,6 kbps para monitorização/configuração/controlo.Desempenho de entrada: Ref. Condições: alimentação de 24 V, cargas de 250 Ω, temperatura ambiente de 23 ± 1 °C. Precisão de calibração: ≤ ± 0,05 % FSR. Exatidão da linearidade: ≤ ± 0,05 % FSR. Influência da temperatura: ≤ ± 0,01% da FSR de entrada para uma variação de 1 °C. Desempenho da saída analógica: Ref. Condições: alimentação de 24 V, cargas de 250 Ω, temperatura ambiente de 23 ± 1 °C. Precisão de calibração: ≤ ± 0,05 % FSR. Exatidão da linearidade: ≤ ± 0,05 % FSR. Influência da temperatura: ≤ ± 0,005 % da FSR de saída para uma variação de 1 °C. Isolamento: Tensão de teste: I.S. In/Out 1,5 kV; I.S. In/Supply 1,5 kV; Out/Supply 500 V; I.S. In/Alarm 1,5 kV; Supply/Alarm 500 V; Out/Alarm 500 V.Descrição de segurança: Equipamento: Aparelhos associados e equipamentos eléctricos que não produzem faíscas. Parâmetros de segurança: Uo = 24,1 V, Io = 86 mA, Po = 516 mW nos terminais 13-14, 15-16, 17-18, 19-20. Uo = 1,1 V, Io = 56 mA, Po = 16 mW nos terminais 21-22, 23-24. Ui = 30 V nos terminais 21-22, 23-24. Ii = 128 mA nos terminais 21-22, 23-24. Ci = 2,1 nF, Li = 0 nH nos terminais 21-22, 23-24. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montagem: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termo personalizado. Personalizado. Peso: cerca de 120 g. Ligação: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG). Dimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm.
