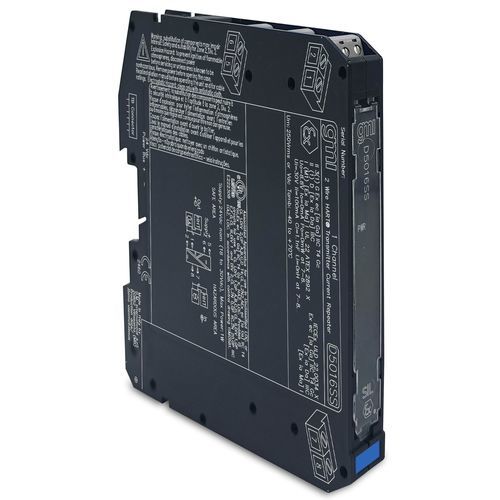

Repetidor SIL 3 D5016SS

de comunicaçãode interfacede corrente

O módulo Repetidor de Corrente D5016 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Repete uma entrada de sinal de corrente 4-20 mA ativa de 2 fios em circuito flutuante para acionar uma carga de área segura. O módulo permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 3 / SC 3Entrada a partir da Zona 0/Div. 1Instalação na Zona 2/Div. 24-20 mA Saída Fonte-DissipadorHART® compatívelAlta PrecisãoIsolação de três portas, Entrada/Saída/AbastecimentoAlta Densidade, dois canais por unidadeSuprimentoVoltagem24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversaConsumo de corrente33 mA @ 24 Vdc com 20 mA de saída, típico.Dissipação de potência0.90 W @ 24 Vdc com saída de 20 mA em carga de 250 Ω e alimentação de saída de 24 Vdc para modelos com dissipador, típico.Tipo de entrada4 a 20 mA (entrada alimentada separadamente, queda de tensão ≤ 7 V), intervalo de leitura de 0 a 22 mA.Impedância HART225 Ω, típico.Tipo de saída4 a 20 mA.Faixa de tensão de saída do dissipador2 a 30 V.Faixa de carga0 a 500 Ω, com entrada Tx convencional 250 Ω nom (160 a 500 Ω), com entrada Tx inteligente.Limitação de corrente24 mA (até 450 Ω de carga) ≤ corrente máxima ≤ 26 mA.Tempo de resposta20 ms (10 a 90 % de mudança de passo).DesempenhoRef. Condições24 V de alimentação, 250 Ω de carga, 23 ± 1 °C de temperatura ambiente.Exatidão da calibração≤ ± 20 μA.Exatidão da linearidade≤ ± 20 μA.Influência da temperatura≤ ± 2 μA/°C.Tensão de testeI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico que não produza faíscas.Parâmetros de segurançaUo = 8,8 V, Io = 0 mA, Po = 0 mW nos terminais 7-8, 9-10 Ui = 30 V, Ii = 100 mA, Ci = 1,1 nF, Li = 0 nH nos terminais 7-8, 9-10MontagemTipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada.Peso Peso: cerca de 115 g.Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVECanais: 1Especificações Técnicas / Caraterísticas:Certificação SIL 3 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 24-20 mA Saída Fonte-SobrenoHART® compatívelAlta PrecisãoIsolamento de três portas: Entrada/Saída/AbastecimentoAlta Densidade: dois canais por unidadeVoltagem: 24 Vdc nom (18 a 30 Vdc)Consumo de Corrente: 33 mA @ 24 Vdc com saída de 20 mADissipação de energia: 0.90 W @ 24 Vdc com saída de 20 mA em carga de 250 ΩTipo de entrada: 4 a 20 mA, queda de tensão ≤ 7 VImpedância VHART: 225 ΩTipo de saída: 4 a 20 mFaixa de tensão de saída do dissipador: 2 a 30 VFaixa de carga: 0 a 500 ΩLimitação de corrente: 24 mA (até 450 Ω de carga) ≤ corrente máxima ≤ 26 mTempo de resposta: 20 ms (10 a 90 % de mudança de passo)Precisão de calibração: ≤ ± 20 μA Precisão de linearidade: ≤ ± 20 μATemp. influência: ≤ ± 2 μA/°CTensão de teste: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 VOtemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CEquipamento: Aparelhos associados e equipamentos eléctricos que não produzem faíscasMontagem: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em termo personalizado. BoardWeight: cerca de 115 gConexão: por blocos de terminais de parafuso de desconexão polarizada plug-in até 2,5 mm² (13 AWG)Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm
