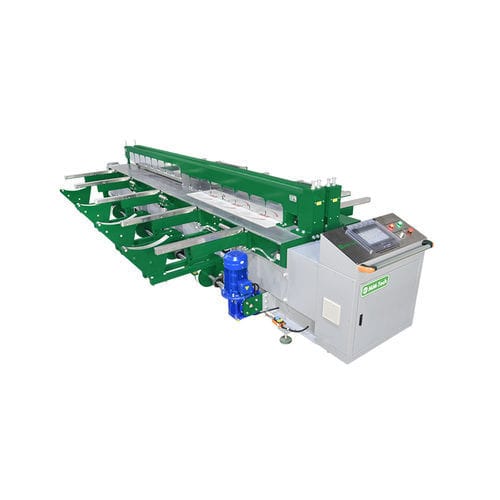

Máquina estacionária de solda de topo SWT-PH2000

controlada por CLPde bancadapara tanque

Descrição geral
Máquina de soldagem por fusão a topo projetada para chapas termoplásticas (PE, PP, PVC, PVDF, PC, ABS, acrílico). Permite soldagem circular horizontal e junção vertical a 90° opcional. O SWT-PH2000 opera em espessuras de 3 a 25 mm com comprimento máximo de soldagem de 2000 mm, indicada para aplicações industriais como tanques, condutas e tratamento de água. Controlo preciso da placa de aquecimento (±5 °C) e controlo CNC asseguram soldas repetíveis.

Principais capacidades

• Materiais soldáveis: PE, PP, PVC, PVDF, PC, ABS, acrílico (incluindo chapas de parede dupla)
• Espessura soldável: 3–25 mm
• Comprimento máximo de soldagem: 2000 mm
• Suporta soldagem circular horizontal; junção vertical 90° opcional
• Sistema automático de soldagem CNC com controlo preciso da placa de aquecimento (±5 °C)
• Placa de aquecimento revestida em Teflon, grampos pneumáticos e grampo automático para enrolamento
• Controlo PLC com ecrã tátil de 10" e comando remoto sem fios para o motor da correia

Aplicações

• Sistemas de tratamento de água
• Tanques e recipientes de água
• Reservatórios químicos
• Sistemas de ventilação e scrubbers
• Tanques de galvanoplastia
• Piscinas
• Tanques de água para caminhões de bombeiros
• Instalações de aquicultura

Características do produto

• Conformidade com a norma de soldagem DVS 2207
• Sistema de soldagem automático CNC para repetibilidade
• Capacidade de soldagem de dobradiça/ângulo para maior precisão
• Grampos pneumáticos e elevação multiponto do grampo
• Posicionamento de alta precisão e aquecimento estável
• Componentes de qualidade (Festo, Siemens, Schneider Electric)
• Opção de braço oscilante ou dispositivo de coluna para juntas anguladas

Tabela técnica (valores chave)
Materiais soldáveis: PE, PP, PVC, PVDF, PC, ABS, chapas acrílicas de parede dupla
Comprimento máximo de trabalho: 2000 mm
Espessura soldável: 3–25 mm
Diâmetro mínimo do cilindro: 350 mm
Ajuste de pressão: digital (válvula proporcional elétrica SMC)
Consumo: 6,5 kW (placa de aquecimento 3,5 kW)
Alimentação: 230 V AC 1P 50/60Hz
Ar comprimido: 6–8 kg/cm²
Motor correia: 3 kW
Grampos: grampos pneumáticos de bloqueio, grampo automático para enrolamento
Sistema de soldagem: CNC; Ecrã: WEINVIEW 10"; PLC: SIEMENS / MITSUBISHI
Corrente em carga plena: 22 A
Revestimento da placa: Teflon (Dupont)

Especificações

• Modelo: SWT-PH2000
• Materiais: PE, PP, PVC, PVDF, PC, ABS, acrílico
• Espessura soldável: 3–25 mm
• Comprimento máximo de soldagem: 2000 mm
• Diâmetro mínimo do cilindro: 350 mm
• Controlo de pressão: digital (válvula SMC)
• Controlo de soldagem: CNC com PLC Siemens/Mitsubishi e ecrã tátil WEINVIEW 10"
• Potência: 6,5 kW; placa de aquecimento 3,5 kW
• Alimentação: 230 V AC 1P 50/60Hz; corrente plena carga 22 A
• Ar comprimido: 6–8 kg/cm²
• Motor correia: 3 kW; cabo alimentação: 4 × 4 mm²
• Norma: DVS 2207
