Curvadora elétrica SWT-PZ1500

para perfis em PVCpara perfis de plásticopara chapas

Visão geral
Esta máquina de soldagem e dobra foi projetada para o processamento de chapas termoplásticas (PE, PP, PVC, PVDF, PC, ABS, acrílico). Suporta soldagem circular horizontal, soldagem plana, curvatura por rolos e dobra folha a folha de 0° a 95°. Indicada para a fabricação de tanques, dutos e componentes estruturais quando é necessária uma solução integrada e compacta.

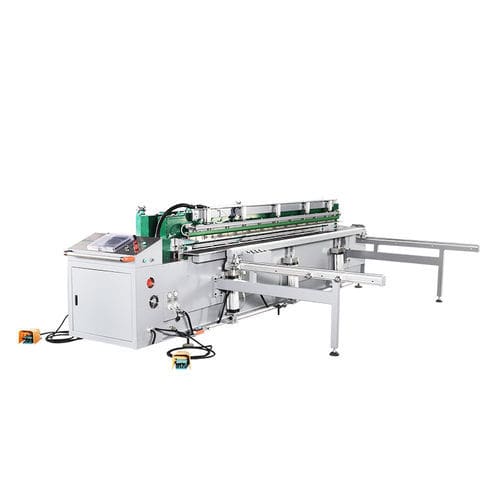

MM-Tech SWT-PZ1500
A MM-Tech SWT-PZ1500 foi concebida para o processamento preciso e repetível de painéis termoplásticos até 1500 mm de largura de trabalho. Integra soldagem plana, dobra 5°–95° e curvatura por rolos numa unidade all-in-one. O controlo realiza-se por CLP Mitsubishi/SIEMENS com regulação digital de temperatura e ecrã WEINVIEW de 10". Componentes principais incluem válvula proporcional SMC para controlo de pressão, placa de aquecimento revestida em Teflon DuPont e grampos pneumáticos multiponto para posicionamento estável.

Características

• Em conformidade com a norma de soldagem DVS2207
• Sistema de soldagem automático controlado por CNC
• Soldagem de ligação por dobradiça para maior precisão
• Comando remoto sem fios para o motor da correia
• Grampo totalmente automático para enrolamento
• Grampos de bloqueio pneumáticos com controlo multiponto
• Termóstato com visor digital duplo
• Posicionamento de alta precisão, aquecimento e nivelamento estáveis e repetíveis
• Componentes Festo, Siemens, Schneider Electric
• Opções: dispositivo de braço oscilante ou dispositivo de coluna
• Espessura soldável: 2–15 mm

Especificações técnicas (resumo)
Materiais soldáveis: PE, PP, PVC, PVDF, PC, ABS, chapas de acrílico de parede dupla
Comprimento de trabalho máx.: 1500 mm
Espessura soldável / de dobra: 2–15 mm
Intervalo de dobra: 0°–95° (suporta 5°–95° e curvatura por rolos)
Diâmetro mínimo do cilindro: 280 mm
Ajuste de pressão: Digital (válvula proporcional elétrica SMC)
Consumo de potência: 8 kW
Alimentação: AC 380V 1P 50/60Hz
Ar comprimido: 6–8 kg/cm²
Motor do cilindro: 2.2 kW
Grampos de travamento da chapa: Pneumáticos
Sistema de soldagem: CNC
Ecrã: WEINVIEW 10"
Painel de controlo: SIEMENS / MITSUBISHI PLC
Corrente a plena carga: 14 A
Tamanho do cabo de alimentação: 4 × 2.5 mm²

Aplicações

• Tanques e recipientes
• Dutos e componentes de ventilação
• Revestimentos resistentes a produtos químicos e scrubbers
• Banhos galvânicos e depósitos de processo
• Equipamentos de aquacultura e tratamento de água

Características / Especificações técnicas

• Modelo: SWT-PZ1500
• Marca: MM-Tech
• Largura máxima processável: 1500 mm
• Materiais compatíveis: PE, PP, PVC, PVDF, PC, ABS, acrílico de parede dupla
• Espessura: 2–15 mm
• Dobra: 0°–95° (por chapa) e curvatura por rolos
• Controlo: sistema de soldagem CNC com PLC SIEMENS / MITSUBISHI e ecrã WEINVIEW 10"
• Controlo de pressão: digital, válvula proporcional SMC
• Placa de aquecimento: revestimento Teflon DuPont
• Norma: conforme DVS2207
