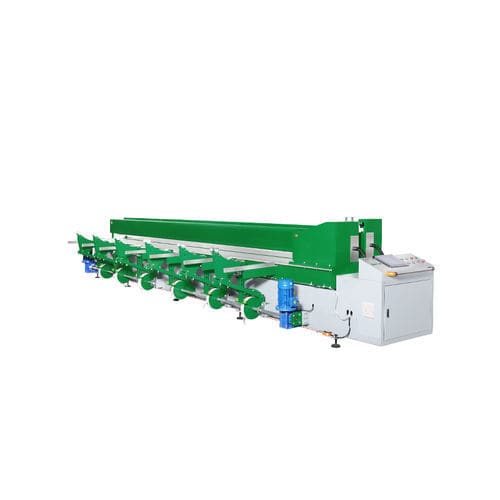

Máquina estacionária de solda de topo SWT-PH6000

automáticapara a indústria do plásticopara chapas termoplásticas

Visão geral
Esta máquina foi projetada para soldagem a topo de chapas termoplásticas em PE, PP, PVC, PVDF, PC, ABS e acrílico. Suporta soldagem circular horizontal e pode ser equipada para junções verticais a 90° mediante solicitação.

Resumo do produto
O SWT-PH6000 aceita largura de trabalho máxima de 6000 mm e espessuras soldáveis de 3 mm (chapas sólidas) até 80 mm (chapas alveolares). Integra controlo CNC, regulação digital da pressão e grampos pneumáticos multipontos numa estrutura robusta. Componentes chave provêm de fornecedores internacionais para garantir fiabilidade em aplicações químicas, ambientais e de galvanoplastia.

Aplicações

• Sistemas de tratamento de água
• Reservatórios e contentores de água
• Torres de tratamento de gases residuais
• Sistemas de ventilação
• Piscinas
• Depuradores (scrubbers)
• Tanques de galvanoplastia
• Tanques de água para camiões de bombeiros
• Aquicultura

Características do produto

• Conformidade com a norma de soldagem DVS2207
• Sistema de soldagem automático com controlo CNC
• Soldagem por ligação tipo dobradiça para melhor alinhamento
• Comando remoto sem fios para o motor da correia
• Grampo totalmente automático para enrolamento
• Grampos de bloqueio pneumáticos com elevação multiponto
• Termostato com visor digital duplo
• Placa de aquecimento revestida em Teflon (Dupont)
• Componentes principais: Festo, Siemens, Schneider Electric
• PLC SIEMENS / MITSUBISHI com ecrã tátil WEINVIEW de 10"

Especificações técnicas

• Modelo: SWT-PH6000
• Materiais soldáveis: PE, PP, PVC, PVDF, PC, ABS, chapas acrílicas de parede dupla
• Largura máxima de trabalho: 6000 mm
• Espessura soldável: 3–50 mm (sólido); até 80 mm (alveolar)
• Diâmetro mínimo do cilindro: 600 mm
• Ajuste de pressão: digital; controlador: válvula proporcional elétrica SMC
• Alimentação: AC 380V 3P 50/60Hz; consumo: 14 kW
• Potência da placa de aquecimento: 11 kW (3P)
• Motor da correia: 3 kW
• Ar comprimido: 6–8 kg/cm²
• Ecrã: WEINVIEW 10"; Controlo: PLC SIEMENS / MITSUBISHI
• Corrente de plena carga: 23 A; Secção do cabo: 4 × 4 mm²
