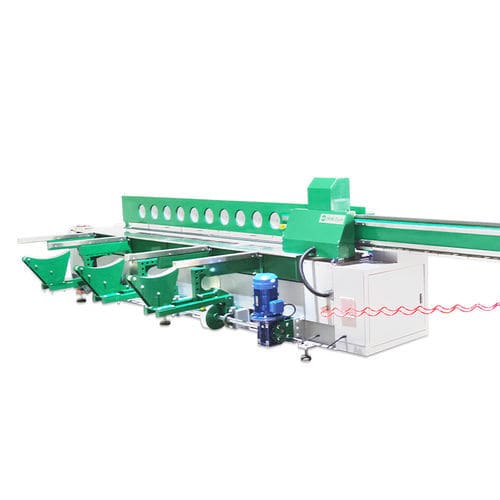

Máquina estacionária de solda de topo SWT-PH3000

controlada por CLPindependentepara PVC

Descrição geral
A MM-Tech SWT-PH3000 é uma máquina de soldagem por fusão de topo com controlo CNC para chapas termoplásticas. Permite soldagem circular horizontal e pode ser configurada para juntas verticais a 90°. Materiais soldáveis: PE, PP, PVC, PVDF, PC, ABS e chapas acrílicas de parede dupla.

Descrição
Projetada para aplicações industriais que exigem resultados repetíveis no processamento de chapas de grande formato. Inclui PLC SIEMENS/MITSUBISHI com ecrã tátil WEINVIEW de 10", ajuste digital de pressão com válvula proporcional elétrica SMC e placa de aquecimento revestida em Teflon. A máquina incorpora dispositivos automáticos de enrolamento, grampos pneumáticos de bloqueio e controlo remoto para o motor da correia para facilitar operações contínuas de soldagem.

Aplicações

• Sistemas de tratamento de água e tanques
• Recipientes e reservatórios de grande capacidade
• Piscinas
• Sistemas de ventilação e torres de tratamento de gases
• Scrubbers e tanques de galvanoplastia
• Tanques de água para camiões de bombeiros
• Tanques de aquicultura

Especificações técnicas (dados da página)

• Materiais soldáveis: PE, PP, PVC, PVDF, PC, ABS, chapas acrílicas de parede dupla
• Comprimento máximo de trabalho (mm): 3000 mm
• Espessura soldável (mm): Chapa rígida 3–50 mm (algumas menções indicam 3–40 mm); Chapa alveolar até 80 mm
• Diâmetro mínimo do cilindro (mm): 350 mm
• Método de ajuste de pressão: Digital
• Controlador de pressão: Válvula proporcional elétrica SMC
• Consumo de energia (kW): 9 kW (placa de aquecimento 3P / 6 kW; motor da correia 3 kW)
• Alimentação: AC 380V 3P 50/60Hz
• Ar comprimido: 6–8 kg/cm²
• Ecrã: WEINVIEW 10"; Controlo: SIEMENS / MITSUBISHI PLC

Características do produto

• Conformidade com a norma de soldagem DVS2207
• Sistema automático de soldagem CNC
• Soldagem por ligação de dobradiça para melhor alinhamento
• Controlo remoto sem fios para o motor da correia
• Grampo totalmente automático para enrolamento
• Grampos de travamento pneumáticos e elevação multiponto
• Termostato com visor digital duplo
• Posicionamento de alta precisão, aquecimento estável e soldagem em linha reta
• Placa de aquecimento revestida em Teflon pela Dupont
• Componentes de marcas: Festo, Siemens, Schneider Electric
• Opções: dispositivo de 90° e dispositivo de braço oscilante / coluna
