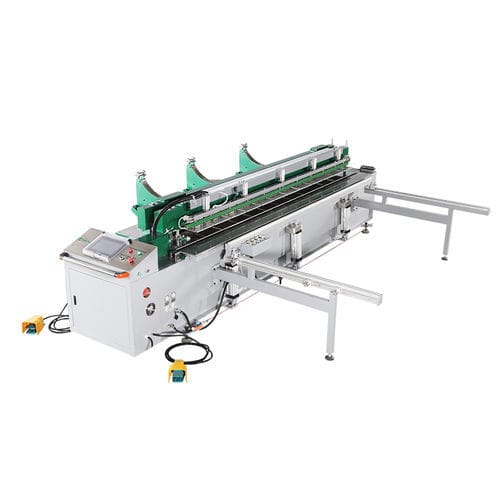

Curvadora pneumática SWT-PZ6000

para perfis em PVCpara perfis de plásticohorizontal

Visão geral
A SWT-PZ6000 é uma máquina CNC de soldagem e dobra de chapas termoplásticas (PE, PP, PVC, PVDF, PC, ABS, chapas acrílicas de dupla parede). Executa soldagem circular horizontal e dobra de uma única chapa de 0 a 95°, com largura máxima de trabalho de 6000 mm. Controle digital de temperatura, acionamentos servo e controlo CNC asseguram aquecimento uniforme e qualidade reprodutível de solda e dobra, adequada à fabricação de grandes contentores e tubagem plástica industrial.

Aplicações

• Sistemas de tratamento de água
• Tanques e reservatórios de água
• Torres de tratamento de gases residuais
• Sistemas de ventilação
• Piscinas
• Scrubbers
• Tanques de galvanoplastia e processos químicos
• Tanques de água para caminhões de bombeiros
• Tanques para aquicultura

Principais características

• Em conformidade com a norma de soldagem DVS2207
• Sistema de soldagem automático CNC
• Soldagem em conexões de dobradiça para maior precisão
• Controlo remoto sem fios para o motor da correia
• Abraçadeira totalmente automática para enrolamento
• Abrçadeiras de bloqueio pneumáticas
• Termostato com visor digital duplo
• Componentes de qualidade: Festo, Siemens, Schneider Electric
• Posicionamento de alta precisão, aquecimento estável e repetível, soldagem em linha reta
• Elevação de abraçadeiras com controlo multiponto
• Placa de aquecimento revestida em Teflon (Dupont)
• Dispositivos opcionais: braço oscilante, dispositivo de coluna, enrolador automático
• PLC Siemens/Mitsubishi com ecrã tátil WEINVIEW de 10 polegadas
• Espessuras soldáveis: chapa rígida 3–50 mm; chapa alveolar até 80 mm; espessura de dobra 3–25 mm

Especificações técnicas

• Materiais soldáveis: PE, PP, PVC, PVDF, PC, ABS, chapas acrílicas de dupla parede
• Comprimento máximo de trabalho: 6000 mm
• Espessuras soldáveis: rígido 3–50 mm; oco até 80 mm
• Faixa/espessura de dobra: 0–95°; 3–25 mm
• Diâmetro mínimo do cilindro: 600 mm
• Ajuste de pressão: digital; controlador de pressão: válvula proporcional elétrica SMC
• Consumo de energia: 28 kW; alimentação: AC 380V 3P 50/60Hz; corrente plena: 59 A; cabo: 4×10 mm²
• Ar comprimido: 6–8 kg/cm²
• Motor do cilindro: 4.4 kW
• Abrçadeiras de bloqueio: pneumáticas
• Sistema de soldagem: CNC
• Ecrã/controlo: WEINVIEW 10 polegadas; PLC Siemens/Mitsubishi

Modelo

• Modelo: SWT-PZ6000
• Largura máxima de trabalho: 6000 mm
