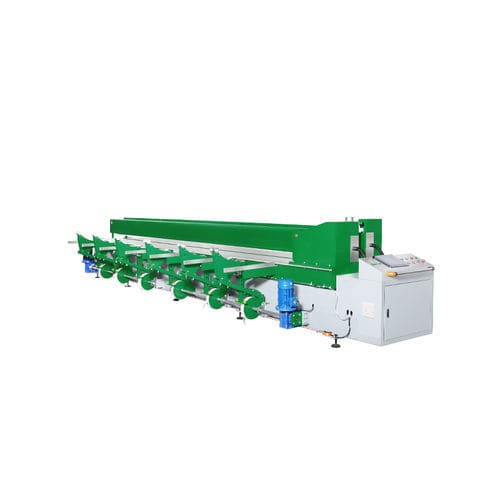

Máquina estacionária de solda com chapa aquecedora SWT-PH5000

automáticapara chapas termoplásticaspara tanque

Visão geral
A MM-Tech SWT-PH5000 é uma máquina de soldagem para chapas termoplásticas em PE, PP, PVC, PVDF, PC, ABS e acrílico (parede dupla). Suporta soldagem circular horizontal e, a pedido, união vertical a 90°. Integra controlo CNC, enrolamento automático e posicionamento preciso da chapa para garantir qualidade de solda repetível em formatos largos (largura máxima 5000 mm).

Principais características

• Em conformidade com a norma de soldagem DVS2207
• Sistema de soldagem automático CNC com controlo inteligente
• Soldagem por dobradiça/conexão para maior precisão das juntas
• Comando remoto sem fios para o motor da correia
• Grampo totalmente automático para operações de enrolamento
• Grampos de travamento pneumáticos
• Termostato digital de duplo display para controlo estável da temperatura
• Posicionamento de alta precisão da chapa, aquecimento e nivelamento repetíveis
• Elevação de grampos com controlo multiponto
• Placa de aquecimento revestida de Teflon (DuPont)
• Dispositivo opcional de braço oscilante ou coluna para juntas a 90°
• PLC SIEMENS / MITSUBISHI com ecrã tátil WEINVIEW de 10"

Especificações técnicas

• Materiais soldáveis: PE, PP, PVC, PVDF, PC, ABS, acrílico de parede dupla
• Comprimento/largura de trabalho máx.: 5000 mm
• Espessura soldável: chapas rígidas 3–50 mm; painéis alveolares até 80 mm
• Diâmetro mínimo do cilindro: 550 mm
• Ajuste de pressão: digital; controlador: válvula proporcional elétrica SMC
• Alimentação: AC 380V 3P 50/60Hz — Consumo: 12 kW
• Potência da placa de aquecimento: 3P / 9 kW
• Potência do motor (correia): 3 kW
• Ar comprimido: 6–8 kg/cm²
• Corrente de plena carga: 20 A — Cabo: 4×4 mm²
• Controlo & visualização: CNC, PLC SIEMENS / MITSUBISHI, WEINVIEW 10"

Aplicações

• Sistemas e tanques de tratamento de água
• Torres de tratamento de gases, scrubbers e sistemas de ventilação
• Piscinas e tanques de aquicultura
• Tanques de água para viaturas de combate a incêndios e tanques de galvanoplastia

Conformidade e componentes

• Norma: conformidade DVS2207
• Componentes principais: Mitsubishi, Siemens, Festo, SMC, Schneider Electric
