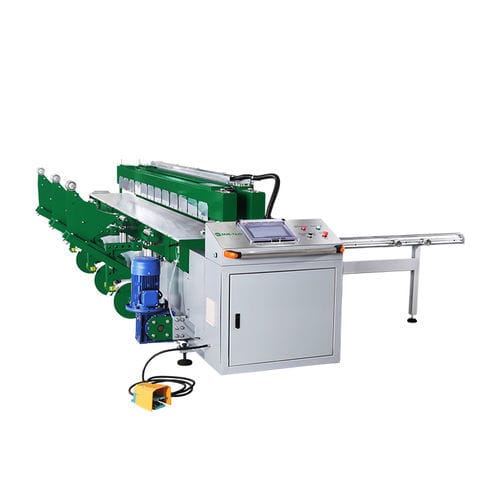

Máquina estacionária de solda com chapa aquecedora SWT-PZ3000

por costuraautomáticapara a indústria do plástico

Visão geral
Máquina de soldagem e dobra concebida para chapas termoplásticas (PE, PP, PVC, PVDF, PC, ABS e painéis acrílicos de parede dupla). Realiza soldagem circular horizontal e dobra de uma única chapa de 0° a 95°. O sistema MM-Tech SWT-PZ3000 é uma solução CNC integrada para chapas até 3000 mm de largura, adequada para tanques de galvanoplastia, condutas de ar e outras estruturas plásticas de médio porte.

Tabela técnica

• Materiais soldáveis: PE, PP, PVC, PVDF, PC, ABS, painéis acrílicos de parede dupla
• Comprimento máximo de trabalho (mm): 3000
• Espessura soldável (mm): chapa rígida 3–50; painel alveolar até 80
• Espessura de dobra (mm): 3–25
• Diâmetro mínimo do cilindro (mm): 350
• Método de ajuste de pressão: digital
• Controlador de pressão: válvula proporcional elétrica SMC
• Consumo de energia (kW): 17
• Alimentação: AC 380V 3P 50/60Hz
• Conexão ar comprimido: 6–8 kg/cm²
• Motor do cilindro: 4.4 kW
• Grampos de travamento: pneumáticos
• Sistema de soldagem: CNC
• Ecrã: WEINVIEW 10"
• Painel de controlo hardware: PLC SIEMENS / MITSUBISHI
• Corrente a plena carga (A): 33.5
• Tamanho do cabo de alimentação: 4 × 6 mm²

Principais características

• Conformidade com a norma de soldagem DVS2207
• Sistema de soldagem automático CNC para juntas repetíveis
• Soldagem por conexão de dobradiça para maior precisão
• Comando remoto sem fios para motor da correia (opcional)
• Grampo totalmente automático para enrolamento/laminação
• Grampos de travamento pneumáticos com controlo de elevação multiponto
• Termostato de duplo mostrador digital e placa de aquecimento estável (revestimento em Teflon Dupont)
• Posicionamento de alta precisão da chapa para aquecimento estável e soldagem em linha reta
• Componentes de qualidade: Festo, Siemens, Schneider Electric
• Opções: braço oscilante ou dispositivo de coluna

Especificações técnicas

• Modelo: SWT-PZ3000
• Largura máxima de chapa: 3000 mm
• Materiais compatíveis: PE, PP, PVC, PVDF, PC, ABS, acrílico de parede dupla
• Espessuras soldáveis: chapa rígida 3–50 mm; painel alveolar até 80 mm
• Intervalo de dobra: 0°–95°; espessura de dobra 3–25 mm
• Diâmetro mínimo do cilindro: 350 mm
• Controlo: CNC com PLC SIEMENS / MITSUBISHI e HMI WEINVIEW 10"
• Controlo de pressão: digital; válvula proporcional elétrica SMC
• Alimentação: AC 380V 3P 50/60Hz; potência 17 kW; corrente 33.5 A; cabo 4×6 mm²
• Motor do cilindro: 4.4 kW
• Ar comprimido necessário: 6–8 kg/cm²
