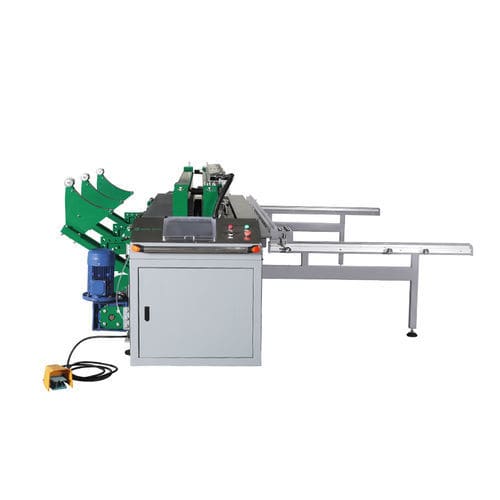

Máquina estacionária de solda com chapa aquecedora SWT-PZ5000

por costuraautomáticaindependente

Descrição do produto
A MM-Tech SWT-PZ5000 é uma máquina combinada de soldagem e dobra de chapas termoplásticas (PE, PP, PVC, PVDF, PC, ABS, acrílico). Realiza soldagem circular horizontal e dobra de uma única chapa de 0° a 95°, adequada para fabrico industrial de estruturas plásticas de médio porte.

Descrição geral
Projetada para chapas PP e PE até 5000 mm de largura, a SWT-PZ5000 integra controlo PLC Mitsubishi/Siemens, soldagem CNC e componentes pneumáticos SMC para gestão precisa de temperatura e pressão. Indicada para produção de tanques de galvanoplastia, condutas de ar, reservatórios de água e outros conjuntos plásticos que exigem soldagens circulares repetíveis e dobras precisas.

Características principais

• Conformidade com a norma de soldagem DVS2207
• Sistema de soldagem automático CNC para juntas consistentes
• Soldagem de conexão por dobradiça para maior precisão
• Controlo remoto sem fio para o motor da correia
• Grampos totalmente automáticos para enrolamento e grampos de bloqueio pneumáticos
• Termostato com duplo visor digital para controlo de temperatura
• Posicionamento de alta precisão e aquecimento/soldagem repetível
• Controlo multiponto para elevação dos grampos
• Placa de aquecimento com revestimento de Teflon DuPont
• Opção: dispositivo de braço oscilante / coluna para dobras especiais
• PLC Siemens / Mitsubishi com ecrã táctil WEINVIEW de 10"
• Componentes Festo, Siemens, Schneider Electric, SMC

Tabela técnica
Materiais soldáveis: PE, PP, PVC, PVDF, PC, ABS, chapas acrílicas de parede dupla
Comprimento máximo de trabalho (mm): 5000 mm
Espessura soldável (mm): Chapa rígida 3–50 mm; Chapa alveolar até 80 mm
Espessura de flexão (mm): 3–25 mm
Diâmetro mínimo do cilindro (mm): 500 mm
Método de ajuste de pressão: Digital
Controlador de pressão: Válvula proporcional elétrica SMC
Consumo de energia (kW): 24 kW
Fonte de alimentação: AC 380V 3P 50/60Hz
Ligação de ar comprimido (bar): 6–8 kg/cm²
Potência do motor do cilindro (kW): 4.4 kW
Grampos de travamento de chapa: Pneumáticos
Sistema de soldagem: CNC
Ecrã: WEINVIEW 10 polegadas
Painel de controlo: PLC SIEMENS / MITSUBISHI
Corrente a plena carga (A): 51 A
Tamanho do cabo de alimentação: 4 × 10 mm²

Aplicações

• Tanques de galvanoplastia e de tratamento químico
• Sistemas de tratamento de água, tanques e recipientes
• Sistemas de ventilação e condutas de ar
• Torres de tratamento de gases e scrubbers
• Piscinas, tanques para viaturas de bombeiros, tanques de aquicultura

Características / Especificações técnicas

• Modelo: SWT-PZ5000
• Materiais compatíveis: PE, PP, PVC, PVDF, PC, ABS, acrílico (inclui chapas de parede dupla)
• Largura máxima trabalhável: 5000 mm
• Espessura soldável: Chapa rígida 3–50 mm; Chapa alveolar até 80 mm
• Faixa de espessura de dobra: 3–25 mm
• Diâmetro mínimo do cilindro: 500 mm
• Controlo de pressão: Digital com válvula proporcional SMC
• Consumo: 24 kW; Alimentação AC 380V 3P 50/60Hz
• Ar comprimido requerido: 6–8 kg/cm²
• Motor do cilindro: 4.4 kW
• Grampos: Bloqueio pneumático; grampo automático para enrolamento
• Controlo: PLC SIEMENS / MITSUBISHI, ecrã WEINVIEW 10", sistema de soldagem CNC
• Elétrico: Corrente plena carga 51 A; cabo 4 × 10 mm²
