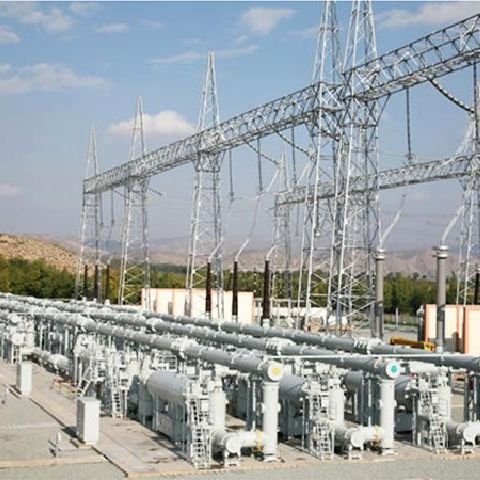

Conjunto de manobra e controle isolado com gás SF6 ZF27-800

de alta tensãoindustrialpara rede elétrica

O quadro de distribuição com invólucro metálico e isolamento a gás ZF27-800(L) é um produto GIS de 800 kV desenvolvido de forma independente pela nossa empresa para alargar a gama de produtos, satisfazer as necessidades de construção da rede nacional de 750 kV e visar o projeto de transmissão de 750 kV no Noroeste da China. Possui direitos de propriedade intelectual independentes e preenche a lacuna nacional no segmento de GIS de 800 kV. Os principais componentes incluem disjuntores, transformadores de corrente, interruptores de isolamento, interruptores de ligação à terra, barramentos principais, buchas de entrada e saída e armários de controlo de montagem, que podem ser combinados de acordo com os requisitos do utilizador para diferentes métodos de cablagem. O disjuntor deste produto apresenta uma estrutura de dupla desconexão e é acionado por um mecanismo de operação hidráulico de alta potência para abertura, fecho e reativação automática. O produto possui um elevado nível de isolamento, cumprindo os requisitos de ponta das normas nacionais e da indústria; forte capacidade de corrente, com corrente nominal até 6 000 A; A câmara de arco do disjuntor adota um design de corte duplo, oferecendo um excelente desempenho de comutação, resistência à corrente de curta duração de 63 kA, um número cumulativo de interrupções sob corrente nominal de interrupção de curto-circuito de 16 e uma constante de tempo de atenuação da componente CC de 120 ms; O mecanismo é altamente fiável, com uma vida útil de até 10 000 ciclos.
