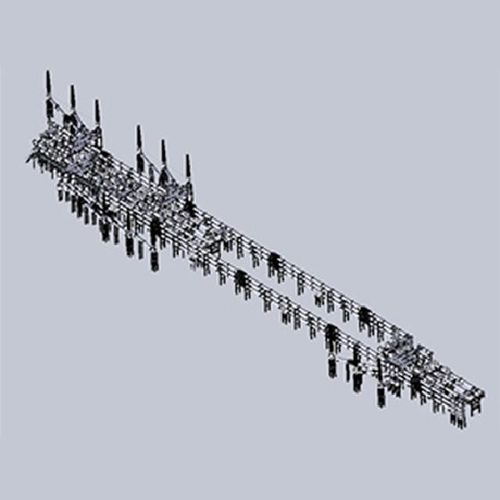

Conjunto de manobra e controle isolado com gás SF6 ZF27-550

de correntede potênciade isolamento

O quadro de distribuição com invólucro metálico e isolamento a gás ZF27-550(L) é um quadro GIS de 550 kV de nova geração, desenvolvido de forma independente pela nossa empresa, cujos parâmetros técnicos atingem um nível de referência a nível internacional. Pode ser utilizado em redes elétricas de 500 kV para assegurar o controlo, a medição e a proteção do sistema. Os principais componentes incluem disjuntores, seccionadores, interruptores de ligação à terra, interruptores de ligação rápida à terra, transformadores de corrente, barramentos e buchas de entrada e saída. O isolamento exterior das buchas é de ar, enquanto os restantes componentes se encontram encerrados num invólucro ligado à terra, utilizando gás SF₆ como meio de extinção de arco e de isolamento. Podem ser combinados diferentes métodos de ligação, de acordo com os requisitos do utilizador. O disjuntor utiliza uma câmara de extinção de arco a ar pressurizado de boca única, com excelente capacidade de extinção de arco. O seccionador utiliza um mecanismo de três posições, permitindo o interbloqueio mecânico dos contactos de isolamento e de ligação à terra. A estrutura é simples e racional, a transmissão é segura e fiável, e a capacidade de corrente de comutação das barras de distribuição atinge os 4000 A. O transformador de corrente adota uma estrutura externa, resolvendo completamente o problema da humidade excessiva na câmara de gás interna da bobina, impedindo de forma fundamental a entrada de materiais estranhos na câmara. A bobina é agrupada e fundida como um todo, tornando a estrutura simples, segura e fiável. O interruptor de ligação à terra rápida cumpre os requisitos dos parâmetros de interrupção da Classe C e atinge um nível internacional avançado no seu género. Toda a manga é submetida a um ensaio sísmico de aceleração de 0,5 g (intensidade sísmica de nível 9) e cumpre os requisitos para utilização em altitudes elevadas.
