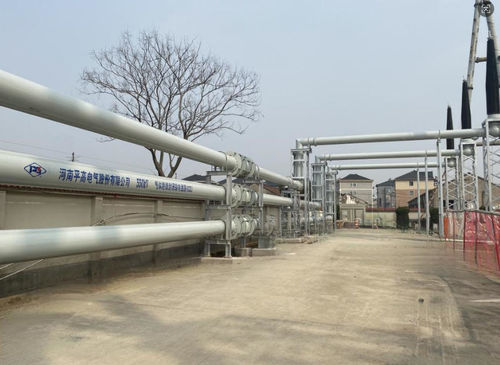

Subestação isolada a gás GXL5

para distribuição elétricamodular

Visão geral
A série GXL5 40,5–1100 kV CA GIL (linha de transmissão metálica confinada isolada a gás) encapsula todos os componentes condutores e isolantes em invólucros metálicos aterrados preenchidos com gás SF6. Desenvolvida como solução GIL padronizada com propriedade intelectual nacional, a GXL5 foi otimizada para transmissão de alta capacidade, baixa perda e baixa manutenção em ambientes desafiadores e para cenários de grande exportação de energia.

Componentes principais

• Unidades retas
• Unidades angulares
• Unidades de compensação
• Sistema de suporte e fixação

Principais características técnicas e inovações estruturais

• Gás SF6 como meio isolante; todos os componentes selados em invólucros aterrados
• Isolador inovador de três colunas em forma de haltere que reduz o campo tangencial na interface gás‑sólido e o campo de superfície em insertos metálicos
• Estrutura combinada de supressão de partículas de alto/baixo potencial para controlo eficaz de partículas
• Conexões elétricas de encaixe com tampa de blindagem exterior para recolher detritos metálicos gerados pelo atrito dos contactos
• Produção padronizada de GIL e montagem modular para simplificar fabrico, transporte e instalação

Desempenho e vantagens

• Transmissão de alta capacidade com baixas perdas e manutenção reduzida
• Corrente nominal até 8000 A
• Alto nível de isolamento e operação estável a longo prazo
• Adequado para ambientes complexos: grande altitude, grandes desníveis, elevada intensidade sísmica, áreas desabitadas e zonas protegidas

Cenários de aplicação típicos

• Projetos de transmissão em ultra‑alta e muito alta tensão
• Exportação de energia de grande capacidade a partir de centrais nucleares, térmicas e de bombeamento/armazenamento
• Renovação urbana, galerias integradas de serviços e travessias por terrenos difíceis ou áreas protegidas

Características / especificações técnicas

• Série: GXL5
• Faixa de tensão: 40,5–1100 kV
• Tipo de produto: GIL CA (linha de transmissão metálica confinada isolada a gás)
• Meio isolante: gás SF6
• Projeto: componentes selados em invólucros aterrados; montagem modular
• Componentes principais: unidades retas, unidades angulares, unidades de compensação, sistema de suporte
• Corrente nominal: até 8000 A
• Inovações de isolamento: isolador de três colunas em forma de haltere; supressão combinada de partículas alto/baixo potencial
• Conexão elétrica: estrutura de encaixe com tampa de blindagem exterior
• Fabricação: produção padronizada e montagem modular para transporte e instalação
• Metas de qualidade: zero descarga, zero fuga, comissionamento bem‑sucedido à primeira, operação estável a longo prazo
• Ambientes adequados: grande altitude, grandes desníveis, elevada sismicidade, áreas desabitadas e zonas protegidas
