Conjunto de manobra e controle isolado com gás SF6 ZF27-1100

de alta tensãode alta potênciapara distribuição elétrica

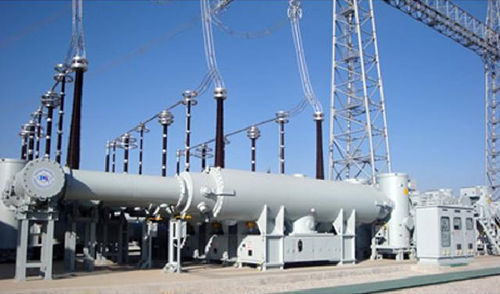

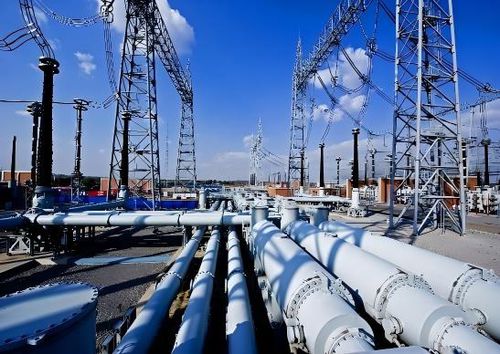

O quadro de distribuição com isolamento a gás (GIS) ZF27-1100(L)/Y6300-63 é um quadro trifásico de corrente alternada de UHV para instalação no exterior. O dispositivo é composto por um disjuntor, um interruptor de isolamento, um interruptor de ligação à terra, um interruptor de ligação rápida à terra, um transformador de corrente, um barramento, uma bucha, um pára-raios, um transformador de tensão e um armário de controlo Muner. Com exceção da manga, que é isolada por ar, todos os restantes componentes estão encerrados num invólucro de ligação à terra que utiliza gás SF₆ como meio de extinção de arco e de isolamento. Especificações técnicas do produto: Elevado nível de isolamento, elevada capacidade de corrente, corrente nominal máxima para disjuntores e seccionadores até 8000 A, barramento até 9000 A; Corrente nominal de interrupção de curto-circuito de 63 kA, com capacidade de interrupção total até 16 vezes; O disjuntor adota uma estrutura de duplo corte, e a câmara de extinção de arco utiliza um design com estrutura de ar comprimido. Podem ser configurados resistores de fecho, conforme necessário, para reduzir a sobretensão na operação de fecho; Excelente desempenho de interrupção, vida útil mecânica até 10 000 ciclos; O seccionador foi concebido com uma bobina de supressão de arco para garantir a funcionalidade de extinção do arco. Dependendo dos requisitos, podem ser instalados resistores de comutação ou barramentos de ferrite para suprimir o VFTO e reduzir a sobretensão de funcionamento, com uma vida útil mecânica de até 10 000 ciclos.
