Conjunto de manobra e controle de distribuição primária ZF12B

de alta tensãoisolado a gáscompacto

Visão geral do produto

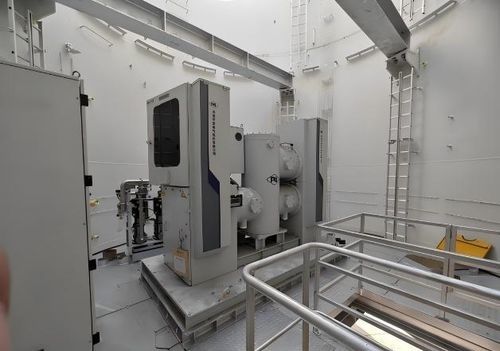

O GIS isolado a gás de 72,5 kV ZF12B, recentemente desenvolvido, destina-se à energia eólica offshore, transmissão HVDC flexível e estações de conversão offshore. Correntes nominais disponíveis: 1250 A / 2000 A / 3150 A / 4000 A, permitindo instalação dentro de torres de turbinas e em plataformas de conversão/coleta offshore, fornecendo solução flexível da geração à coleta. Entre a base do gerador e a fundação são instalados amortecedores metal-borracha anticorrosão em 6 pontos para absorver a deflexão das vigas e as vibrações da fundação. A carcaça, componentes de conexão e metais expostos atendem à classe de corrosão C4-H e são especificados para operação segura e confiável por mais de 30 anos.

Principais características

• Manutenção: o conjunto pode entrar e sair da torre da turbina; buchas tipo F plug-in permitem substituição sem desmontar estruturas adjacentes, reduzindo tempo de instalação e manutenção.
• Pequena área ocupada: dimensões totais C×L×A: 2600×900×2000 mm — entre as menores e mais leves da categoria, adequado para instalação dentro de torres em aplicações onshore e offshore remoto.
• Classificação elétrica: corrente nominal da plataforma 2000 A / 3150 A; barramento 4000 A; corrente de suporte de curto tempo 40 kA; corrente de pico 100 kA.
• Projeto compacto: altura inferior a 2,5 m e distância mínima entre centros 0,7 m, reduzindo a área ocupada e o peso da estação.
• Anti-assentamento: combinação de estruturas de conexão flexíveis para resolver problemas de assentamento em plataformas longas; assentamento entre quaisquer dois pontos de apoio atende ao requisito técnico de 0,3% do vão.
• Adequado para ambiente marítimo: proteção anticorrosão C5-M disponível para a plataforma; classe C4-H para carcaça e metais expostos; classe sísmica AG5; operável em ambientes de alta humidade (100% UR).

Categoria
Negócio de alta tensão - aparelhos combinados

Cenários de aplicação
Adequado para parques eólicos offshore, projetos HVDC flexíveis, estações de conversão offshore e aplicações de coleta elétrica dentro de torres de turbinas eólicas.

Especificações / Dados técnicos

• Modelo: ZF12B (ver marcação comercial)
• Tensão nominal: 72,5 kV
• Corrente nominal (opções): 1250 A / 2000 A / 3150 A / 4000 A
• Corrente nominal da plataforma: 2000 A / 3150 A
• Corrente nominal do barramento: 4000 A
• Corrente suportada a curto tempo (Ik): 40 kA
• Corrente de pico (Ipk): 100 kA
• Dimensões totais (C×L×A): 2600 × 900 × 2000 mm
• Altura máxima: inferior a 2,5 m
• Distância mínima entre centros: 0,7 m
• Proteção anticorrosão: carcaça e metais expostos atendem C4-H (plataforma pode atingir C5-M para uso offshore)
• Classe sísmica: AG5
• Estrutura antivibração: amortecedores metal-borracha em 6 pontos entre base e fundação
• Humidade de operação: adequado para ambientes com 100% de humidade relativa
• Vida útil / confiabilidade: carcaça, peças de conexão e metais expostos especificados para operação segura e confiável por mais de 30 anos
