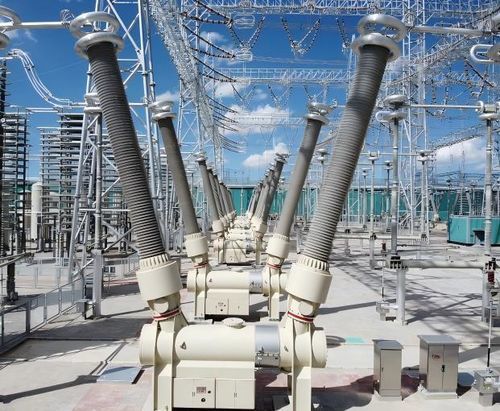

Disjuntor isolado com gás SF6 LW55B-800

isolado com SF6de tensãohorizontal

Visão geral do produto O LW55B-800 é um disjuntor em tanque a SF6 desenvolvido para a construção da rede UHV de 750 kV na China e representa a primeira variante doméstica de disjuntor em tanque para 800 kV. O projeto integra o disjuntor, transformadores de corrente (TC) e buchas de saída numa disposição horizontal com dupla interrupção em série. As bobinas dos TC são do princípio eletromagnético convencional e estão dispostas em ambos os lados do disjuntor; a disposição pode ser configurada conforme as necessidades do cliente. O disjuntor apresenta nível de isolamento conforme os requisitos de alto padrão das normas nacionais e do setor, corrente nominal de 6000 A e desempenho de interrupção comprovado.

Classificação Equipamentos de alta tensão - Disjuntores

Especificações técnicas

• Modelo: LW55B-800
• Estrutura: Tipo tanque, dupla interrupção em série, disposição horizontal
• Composição: Disjuntor, transformadores de corrente (TC), buchas de saída
• Transformadores de corrente: Bobinas eletromagnéticas convencionais, dispostas em ambos os lados, configuráveis
• Corrente nominal: 6000 A
• Corrente suportada a curto prazo: 63 kA
• N.º acumulado de manobras de interrupção à corrente de ruptura nominal: 16 manobras
• Constante de tempo de decaimento do componente DC: 120 ms
• Vida mecânica: 10000 operações
• Nível de isolamento: Atende aos requisitos nacionais e setoriais de alto padrão
• Características estruturais: Centro de gravidade baixo, resistente a sismos, alta resistência estrutural
• Aplicação em engenharia: Aplicável a grupos de comutação de filtros; suporta fechamento seletivo por fase ou via resistência de fechamento conforme necessário
