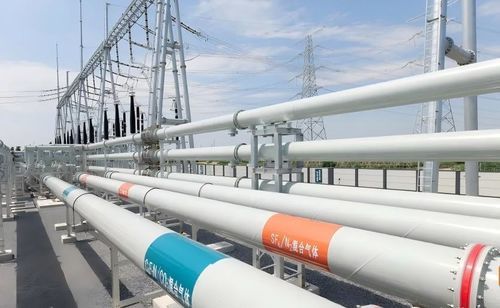

Subestação isolada a gás GXH5

para distribuição elétricapara transformador de alta tensãocompacta

Visão geral do produto
平高电气 fornece a série GXH5 de linhas isoladas a gás (GIL) AC ecológicas nas tensões nominais 252 kV, 550 kV e 1100 kV. As opções de gás disponíveis incluem misturas SF6/N2 e misturas C4F7N/CO2. A solução C4F7N/CO2 permite a substituição total do SF6, reduzindo o potencial de aquecimento global (GWP) em cerca de 97,5%, enquanto a opção SF6/N2 reduz o uso de SF6 em aproximadamente 60,5% e suporta operação até -40°C. As GIL ecológicas mantêm as dimensões estruturais, a maturidade técnica e a compacidade das GIL SF6 tradicionais, assegurando elevada compatibilidade de componentes e alta intercambiabilidade para modernizações e ampliações de subestações.

Classificação / aplicação
Sistemas de alta tensão - GIL

Características / especificações técnicas

• Níveis de tensão nominal: 252 kV, 550 kV, 1100 kV
• Esquemas de gás: misturas SF6/N2; misturas C4F7N/CO2 (substituição completa do SF6)
• Desempenho ambiental: C4F7N/CO2 reduz o GWP em cerca de 97,5% comparado com GIL tradicionais de SF6
• Economia de SF6: misturas SF6/N2 reduzem o uso de SF6 em aproximadamente 60,5%
• Adequação a baixas temperaturas: solução SF6/N2 suporta operação até -40°C
• Intercambiabilidade: dimensões estruturais e compatibilidade de peças consistentes com GIL SF6 tradicionais, facilitando atualizações ao substituir apenas o meio isolante
• Aplicação em campo: o GIL 550 kV C4F7N/CO2 foi comissionado em 2025 na subestação Anqing 500 kV Rongsheng (primeiro GIL ambiental de 550 kV em operação nacional e internacionalmente)
• Desempenho de isolamento: alcança resistência de isolamento equivalente ao GIL de SF6 puro com aumento de pressão limitado
• Normas e acordos: parâmetros técnicos atendem às normas nacionais e aos requisitos elevados dos acordos técnicos da State Grid
