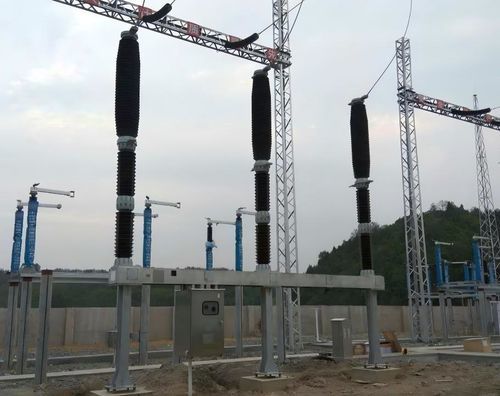

Disjuntor isolado com gás SF6 LW62S-252

isolado com SF6contra arcos elétricosautomático

Produto
Disjuntor SF6 com isoladores de porcelana LW62S-252

Categoria
Equipamentos de alta tensão - Disjuntores

Descrição
O disjuntor LW62S-252 a SF6 foi projetado para abrir, fechar e suportar a corrente normal de operação das linhas, e para suportar, fechar e abrir correntes anormais especificadas, como sobrecarga e curto-circuito, dentro do tempo prescrito, para fornecer controle e proteção das linhas. O disjuntor permite operações de abertura/fechamento com intertravamento mecânico tripolar e religamento automático rápido. Estrutura simples e compacta, ocupando pouco espaço. A câmara de extinção adota um projeto de duplo movimento: durante a abertura/fechamento, os contatos móveis e fixos movem-se de forma relativa, reduzindo a velocidade de separação dos contatos, diminuindo a energia de operação e melhorando a confiabilidade e estabilidade. Taxa anual de vazamento de gás ≤0,3 %; adequado para intensidade sísmica 9; vida mecânica de 10000 ciclos.

Especificações técnicas

• Modelo: LW62S-252
• Meio isolante: Hexafluoreto de enxofre (SF6)
• Funções: Abrir, fechar e suportar a corrente normal de operação; suportar, fechar e abrir correntes de sobrecarga e curto-circuito especificadas dentro do tempo prescrito; abertura/fechamento mecânico tripolar; religamento automático rápido
• Câmara de extinção: Projeto de duplo movimento com movimento relativo entre contatos móveis e fixos
• Características estruturais: Simples, compacto, pequena área ocupada
• Taxa anual de vazamento: ≤0,3 %
• Resistência sísmica: Adequado para intensidade sísmica 9
• Vida mecânica: 10000 ciclos
