Software de programação S5

de monitoramentode captação / análise de dadosde criação de laudos

Visão geral
Ferramenta de programação para CLPs S5. S5 for Windows® fornece ferramentas para criar, modificar, testar e documentar programas STEP5 para CLP SIMATIC S5. As representações incluem Function Block Diagram (FBD), Ladder Diagram (LAD) e Statement List (STL). Programas STEP5 existentes podem ser editados diretamente sem importação/exportação. O pacote é compatível com as unidades de programação originais Siemens e integra funções S5 Doctor para diagnóstico automático.

Novidades na Versão 7

• Statusrecorder
• LogView
• Assistência de entrada inteligente
• Online para SIMATIC S5 via SINEC L2
• Online para SIMATIC S5 via H1
• Chamada dos pacotes STEP5 COM nas versões do Windows suportadas

Sistemas operativos suportados para os pacotes STEP5 COM

• Windows XP (32/64 Bit)
• Windows Vista (32/64 Bit)
• Windows 7 (32/64 Bit)
• Windows 8 (32/64 Bit)
• Windows 10 (32/64 Bit)
• Windows 11 (64 Bit)

Funcionalidades

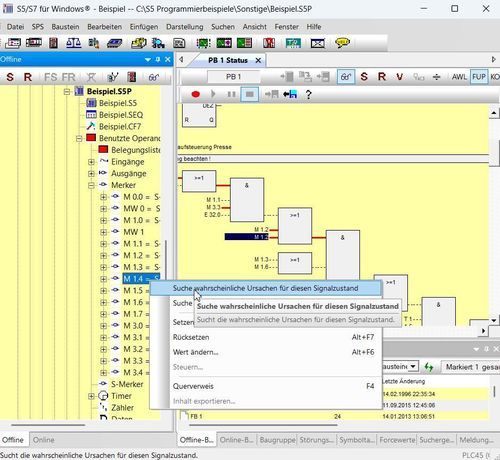

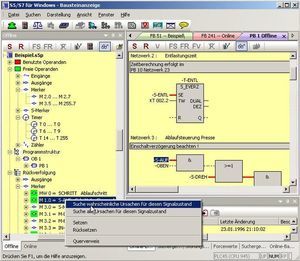

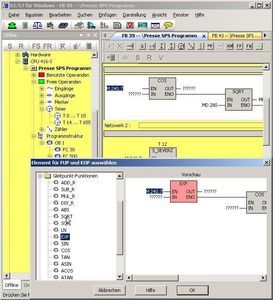

S5 for Windows® inclui o Statusrecorder que regista o estado dos blocos com carimbos de tempo e permite alternar entre STL, CSF e LAD para análise quadro a quadro. Uma funcionalidade de Osciloscópio integrada permite monitorizar e analisar processos dinâmicos; sinais de I/O e variáveis locais podem ser vigiados com uma sonda virtual. Os dados de sinal gravados podem ser guardados para análise posterior ou arquivamento. Está disponível um editor de tabelas simbólicas com pesquisar & substituir, recabeamento e verificação de sintaxe. Um editor multi-segmento suporta a criação e edição de listas de instruções, diagramas de blocos funcionais e diagramas em escada para funções complexas. Referências cruzadas e ficheiros de símbolos são mostrados com endereços corretos e podem ser editados simultaneamente. As listas de instruções podem ser convertidas em FBD ou LAD quando aplicável. O estado da CPU fornece informações sobre interrupt stack, block stack e dados do sistema. O software suporta o chamado dos pacotes STEP5 COM e a comunicação com um CLP via adaptador USB (comunicação USB-PLC suportada em versões Windows mais antigas conforme indicado).

G5 for Windows® (incluído)
G5 for Windows® (Programação de sequência de passos) está incluído e fornece uma ferramenta gráfica para programar passos sequenciais dentro de um programa STEP5. Suporta sequências lineares, ramificações alternativas, ramificações simultâneas (até 8 ramos paralelos) e saltos. Os passos e transições são exibidos graficamente e podem ser editados simultaneamente em LAD, CSF ou STL. Compatível com SIEMENS GRAPH5 / GRAPH5/II; requer blocos padrão SIEMENS Function e Step (FB70/71 - SB0, FB72 - SB2, FB73 - SB3).

Notas adicionais
Programas S5 existentes podem ser editados diretamente sem importação/exportação. A área de transferência do Windows pode ser usada para operações de programa ou configuração. Os dados de diagnóstico e sinal gravados podem ser arquivados ou exportados para análise posterior.

Especificações técnicas

• N.º de produto: 10018
• Nome do produto: S5 for Windows® Version 7
• Fabricante: IBHsoftec GmbH
• Preço (s/ IVA): 790,00 EUR
• Representações suportadas: Function Block Diagram (FBD), Ladder Diagram (LAD), Statement List (STL)
• Principais características: Statusrecorder, LogView, Assistência de entrada inteligente, Função de osciloscópio, Diagnósticos S5 Doctor, Suporte STEP5 COM, Editor multi-segmento, Editor de tabelas simbólicas, pesquisar & substituir, verificação de sintaxe
• G5 for Windows®: Programação gráfica de sequência incluída (compatível com SIEMENS GRAPH5 / GRAPH5/II; requer blocos padrão SIEMENS Function e Step)
• Comunicação online: Acesso ao SIMATIC S5 via SINEC L2 e via H1
• Comunicação PLC via adaptador USB: suportada (certas funções USB-COM apenas em versões antigas do Windows como Windows 2000 e Windows XP 32 Bit)
• Sistemas operativos suportados: Windows XP (32/64 Bit), Windows Vista (32/64 Bit), Windows 7 (32/64 Bit), Windows 8 (32/64 Bit), Windows 10 (32/64 Bit), Windows 11 (64 Bit)
• Registo de dados: gravação de sinais, salvamento para arquivamento e análise posterior
• Auxílios de edição: referências cruzadas, edição simultânea de ficheiros de símbolos, alocação de endereços com verificação de sintaxe, suporte à área de transferência do Windows
