Software de programação SoftSPS S7-416

OPCde monitoramentode automação

Descrição

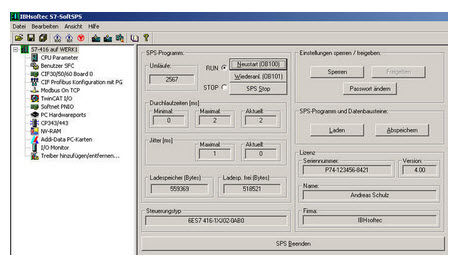

O SoftPLC S7-416 é um CLP em software em tempo real que emula o comportamento dos CLPs Siemens S7 em plataformas PC padrão. Executa programas S7 como um CLP físico e pode ser utilizado com STEP7 e TIA Portal para engenharia de projeto e diagnóstico.

Programação e acesso
Sistemas de programação suportados: S7 para Windows®, STEP7 e TIA Portal. O acesso online está disponível por série, Ethernet, PROFIBUS DP ou localmente no mesmo PC. Se o sistema de programação estiver instalado na mesma máquina, o SoftPLC pode ser alcançado diretamente; os drivers necessários estão incluídos. Com uma placa Hilscher CIF30/50/60 PROFIBUS, o SoftPLC pode ser programado ou acedido via o PROFIBUS conectado quando os drivers estiverem configurados.

Comunicação e troca entre vários CLPs
O SoftPLC inclui um processador de comunicação compatível com Siemens CP343/CP443. Podem ser estabelecidas ligações Send/Receive e Fetch/Write entre instâncias SoftPLC ou entre SoftPLC e CLPs Siemens hardware. A configuração realiza-se com STEP7 NetPro ou o TIA Portal.

Protocolos suportados

• ISO on TCP canal PG (PG, ProTool, WinCC, servidores OPC compatíveis)
• ISO on TCP Send/Receive passivo
• ISO on TCP Send/Receive ativo
• ISO on TCP Fetch/Write passivo
• TCP Send/Receive passivo
• TCP Send/Receive ativo
• TCP Fetch/Write passivo
• UDP Send/Receive

Ambiente PC e extensibilidade
O ambiente PC suporta blocos de função personalizados em C++ para integração de drivers à medida e extensão de funcionalidades. Uma DLL é fornecida para troca rápida de dados com outras aplicações Windows. Estão disponíveis versões OEM para Linux e Windows CE para suportar múltiplas arquiteturas de CPU.

Diferenças entre S7-315 e S7-416
O S7-315 e o S7-416 diferem no número de flags, temporizadores e contadores. A memória de carga do S7-315 está limitada a 256 kByte; a do S7-416 é configurável e suporta projetos maiores.

Especificações técnicas

• Número de produto: 1302
• Marca: IBHsoftec
• Modelo: SoftPLC S7-416
• Preço (sem IVA): 599,00 EUR
• Comportamento: Emula comportamento de CLP Siemens S7; suporta STEP7 e TIA Portal
• Conexões online: serial, Ethernet, PROFIBUS DP, local (mesmo PC)
• Servidores integrados: Modbus TCP Server
• Processador de comunicação: compatível com Siemens CP343/CP443
• Fieldbus/E/S: suporta placas I/O padrão e várias placas fieldbus inteligentes; driver Modbus TCP incluído; monitor de I/O integrado
• Comunicação entre CLPs: Send/Receive e Fetch/Write via TCP/UDP; configurável via NetPro ou TIA Portal
• Extensibilidade: blocos de função C++ personalizados e integração de drivers hardware
• Suporte OEM: versões S7 disponíveis para Linux e Windows CE
• Memória: S7-315 = 256 kByte (limitado); S7-416 = configurável
