Descrição

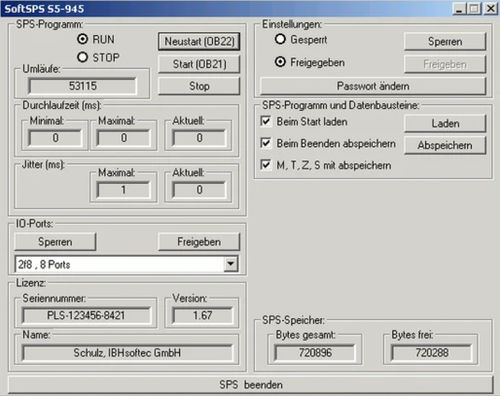

O SoftPLC S5-943 / S5-945 é um CLP software em tempo real que executa programas S5 como um CLP hardware, permitindo a visualização do estado em tempo real e o uso direto das ferramentas de programação S5 (S5 for Windows® e STEP5). As ligações online podem ser estabelecidas por série, Ethernet ou localmente no mesmo PC; programas S5 podem ser transferidos para o SoftPLC.

E/S e sistemas de barramento
O SoftPLC suporta placas multi-E/S padrão e várias placas de interface inteligentes para sistemas de barramento industriais comuns. Estão disponíveis drivers opcionais para INTERBUS, PROFIBUS DP, CAN, ASi e DeviceNet, permitindo o controlo direto de E/S distribuídas e equipamentos de campo.

CPU e execução
O CLP software partilha o tempo de CPU do PC com outras aplicações; a alocação de CPU é configurável (por exemplo 50% CLP / 50% outras aplicações). Em sistemas multiprocessador pode ser atribuída uma CPU dedicada ao SoftPLC. O tempo de ciclo depende do tempo de execução do OB1: OB1 mais curto resulta em maior frequência de ciclos.

Placas coprocesso
Existem placas coprocesso opcionais que permitem executar o SoftPLC independentemente do hardware do PC. Estas placas ligam-se à motherboard, podem ter alimentação própria e interfaces de barramento integradas, aumentando a independência face a falhas do PC.

Monitorização, operação e controlo
A monitorização, operação e controlo podem ser efetuados a partir de um único PC. Integrar o SoftPLC num PC elimina a necessidade de um CLP hardware e de um processador de comunicação separado quando o PC é utilizado para aquisição de dados, visualização ou programação.

Integração com aplicações Windows
A comunicação com aplicações Windows é suportada via IBH OPC Server e interface DLL. O IBH OPC Server fornece acesso via Ethernet e local a instâncias SoftPLC S5 e S7. Uma DLL permite transferência rápida de dados com outras aplicações Windows; são fornecidos exemplos e muitos fornecedores de software de visualização dispõem de drivers dedicados.

Função watchdog
Placas de controlo de barramento modernas incluem funções watchdog integradas que garantem que entradas e saídas são tratadas como por uma CPU CLP hardware em caso de falha do PC. Se o PC falhar, as saídas do barramento são reiniciadas para estados seguros.

Escalabilidade e versões
Existem duas versões compatíveis S5: S5-943 com 48 kB de memória de programa e S5-945 com 720 kB. Ambas incluem um algoritmo PID integrado que usa operações de ponto flutuante; a interface PID é compatível com CPUs Siemens.

Comunicações e protocolos
É necessária uma placa de interface para ligar o PC que executa o SoftPLC ao mundo exterior. Aplicações pequenas podem utilizar placas multi-E/S padrão acessíveis diretamente pelo SoftPLC. Instruções especiais (DO RS 10 até DO RS 31) permitem acesso a portas de E/S no segmento inferior de 64k. A conectividade de rede via placas Ethernet standard suporta TCP/IP, permitindo diagnóstico remoto por Internet ou troca contínua de dados via Intranet. A implementação S5 integra também ModbusTCP e funcionalidade CP.

Plataformas e requisitos de sistema
A versão S5 do SoftPLC instala-se em sistemas operativos Windows modernos; uma variante Windows CE está disponível para OEM.

Especificações técnicas

• N.º de produto: 1206 (SKU)
• Modelo: SoftPLC S5-945
• Preço (sem IVA): 599,00 EUR
• Memória de programa: S5-943 = 48 kB, S5-945 = 720 kB
• Algoritmo PID integrado com operações em ponto flutuante; interface PID compatível Siemens
• Ferramentas de programação suportadas: S5 for Windows®, STEP5
• Ligações online: série, Ethernet, local (mesmo PC)
• Sistemas de barramento / drivers suportados (opcionais): INTERBUS, PROFIBUS DP, CAN, ASi, DeviceNet
• Suporta placas multi-E/S padrão e placas de interface de barramento inteligentes
• Instruções especiais para acesso a portas E/S: DO RS 10 até DO RS 31
• Protocolos de rede: TCP/IP, ModbusTCP, CP
• Opções de integração: IBH OPC Server e interface DLL para aplicações Windows
• Função watchdog via placas de controlo de barramento modernas para reiniciar saídas em caso de falha do PC
• Suporta instalação em Windows modernos; versão Windows CE disponível para OEM
• Suporte a placas coprocesso para execução independente do SoftPLC
