Software de visualização Update S5

de programaçãode monitoramentopara teste

Resumo do produto
Atualização do S5 for Windows® das versões V1...V5 para a Versão 7. A atualização de V6 para V7 está disponível para download gratuito.

Novidades na Versão 7:

• Statusrecorder
• LogView
• Intelligent Input Assistance
• Acesso online a um SIMATIC S5 via SINEC L2
• Acesso online a um SIMATIC S5 via H1
• Chamada dos pacotes COM de STEP5 em:
  • Windows XP (32/64 Bit)
  • Windows Vista (32/64 Bit)
  • Windows 7 (32/64 Bit)
  • Windows 8 (32/64 Bit)
  • Windows 10 (32/64 Bit)
  • Windows 11 (64 Bit)

Descrição detalhada

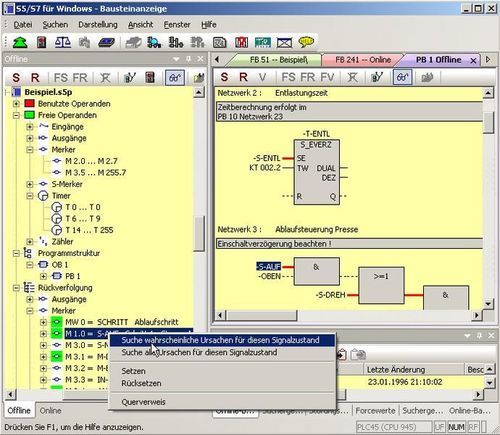

S5 for Windows® fornece as ferramentas para criar, modificar, testar e documentar programas STEP5 para PLCs Siemens SIMATIC S5. Suporta Statement List (STL), Function Block Diagram (FBD) e Ladder Diagram (LAD) e permite editar programas S5 existentes diretamente, sem importação/exportação. Mantém compatibilidade com a unidade de programação original da Siemens. As funções S5 Doctor integradas auxiliam na resolução automática de falhas.

O Statusrecorder regista o estado dos blocos quadro a quadro com carimbo temporal, permitindo análise sequencial e alternância entre as apresentações STL, CSF e LAD para diagnóstico detalhado.

A funcionalidade Oscilloscope permite monitorização e análise integradas de processos dinâmicos. Múltiplos sinais de E/S e variáveis locais podem ser sondados com uma sonda virtual, gravados, interrompidos para análise temporal, guardados para arquivamento ou enviados por e-mail.

Editor de tabela simbólica integrado com pesquisar & substituir, reencaminhamento e verificação de sintaxe simplifica a gestão de símbolos. O editor de múltiplos segmentos suporta a criação de listas de instruções complexas, FBD e LAD com rato e teclado. Referências cruzadas e ficheiros de símbolos com endereços corretos são exibidos e editáveis no contexto. As statement lists podem ser convertidas em FBD ou LAD quando aplicável. O estado da CPU fornece informações sobre interrupt stack, block stack e dados do sistema.

S5 for Windows® permite chamar os pacotes COM STEP5. A comunicação com um PLC pode ser estabelecida via adaptador USB (suporte a adaptador USB para comunicação apenas em Windows 2000 e Windows XP (32 Bit)).

O G5 for Windows® Step Sequence Programming (incluído) fornece um editor gráfico para programação de sequências dentro de programas STEP5. Suporta sequências lineares, ramificações alternativas, ramificações simultâneas e saltos; é compatível com SIEMENS GRAPH5 / GRAPH5/II e com os blocos standard SIEMENS Function e Step Blocks.

Observações adicionais
ATENÇÃO: Por favor, introduza um número de série válido (S5W-xxxxxx-xxxx) na área de mensagem para cada atualização durante o checkout. Um número de série só pode ser atualizado uma vez. A atualização de V6 para V7 é gratuita.

Características / especificações técnicas

• N.º do produto: 10218
• Denominação: S5 for Windows® (Update Version 7)
• Preço indicado na página: 290,00 € (excl. IVA)
• Projetado para programação Siemens SIMATIC S5 (STEP5)
• Apresentações suportadas: FBD, LAD, STL
• Statusrecorder: registo quadro a quadro do estado dos blocos com carimbos temporais
• Oscilloscope: osciloscópio virtual para sinais E/S e variáveis locais; gravação e salvamento de sinais
• Intelligent Input Assistance e LogView incluídos
• Acesso online ao SIMATIC S5 via SINEC L2 e H1
• Chamada dos pacotes COM STEP5 em Windows XP, Vista, 7, 8, 10 e Windows 11 (64 Bit)
• Chamada de pacotes COM e comunicação via adaptador USB; suporte de adaptador USB para comunicação apenas em Windows 2000 e Windows XP (32 Bit)
• G5 for Windows® Step Sequence Programming incluído; compatível com SIEMENS GRAPH5 / GRAPH5/II
• Editor multi-segmento, editor de tabela simbólica, pesquisar & substituir, verificação de sintaxe, referências cruzadas
• Os dados gravados podem ser salvos para investigação ou arquivamento
