Software de simulação S7

de programaçãode monitoramentode análise

Descrição
S7 for Windows ® Version 7 é uma ferramenta de programação para CLPs Siemens SIMATIC S7-300 e S7-400. O software pode ser executado de forma autónoma ou combinado com S5 for Windows® e implementa o conjunto completo de instruções S7 em Statement List (STL), Function Block Diagram (SFC) e Ladder Diagram (LAD).

Novo na Versão 7:

• Statusrecorder
• LogView
• Assistência inteligente de entrada

Visão geral
S7 for Windows ® fornece um ambiente eficiente para desenvolver, editar e manter projetos S7. Todas as representações (STL/SFC/LAD) são suportadas e projetos STEP7 podem ser abertos e editados diretamente sem importação/exportação. Suporta fluxo de trabalho com janelas múltiplas e uso de segundo ecrã para melhor ergonomia do operador.

Funções online e operacionais
Todas as funções online estão implementadas: visualizações de variáveis integradas, tabelas simbólicas e operação de estado completa em STL, SFC e LAD. As interfaces PLC instaladas são exibidas na vista online e a proteção por palavra-passe pode impedir acessos de escrita ao CLP. Estão disponíveis diagnósticos de módulos e hardware para resolução rápida de falhas.

Projeto e edição
Edição direta de projetos STEP7, abertura de projetos arquivados, rastreabilidade de sinais e referências cruzadas em módulos E/S são suportadas. A conversão de S5 para S7 foi otimizada. Pré-visualização de impressão e forçamento de operandos implementados. Possibilidade de salvar projetos S7 completos em cartão de memória (dependente da CPU).

Simulação, depuração e diagnóstico

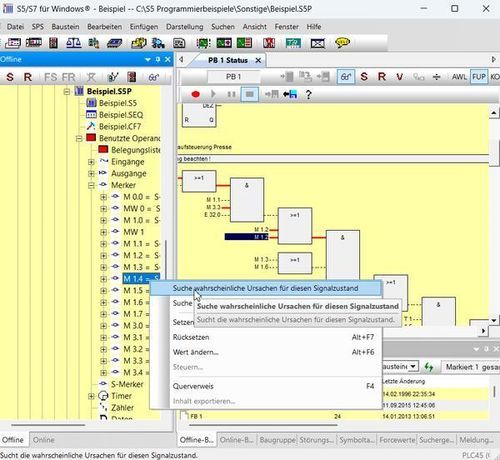

A Versão 7 inclui S7-Simulation, comparação de blocos BlockDiff e funções integradas do S7 Doctor para diagnóstico automatizado. O Statusrecorder regista o estado dos blocos com carimbos temporais e permite análise quadro a quadro e alternância entre STL, SFC e LAD. Uma vista tipo osciloscópio e sonda virtual facilitam o monitoramento e gravação de sinais dinâmicos para análise e arquivo.

Configuração de hardware e catálogo
O módulo de configuração de hardware permite parametrizar módulos, atribuir endereços e configurar PROFIBUS. O catálogo hardware contém componentes PROFIBUS Siemens e dispositivos compatíveis de terceiros e pode ser alargado com ficheiros GSD. Configurações hardware STEP7 existentes podem ser lidas e editadas offline e a partir do CLP.

Especificações técnicas

• Marca: IBHsoftec GmbH
• Nome comercial: S7 for Windows ® Version 7
• Séries de CLP suportadas: SIMATIC S7-300, S7-400
• Representações suportadas: Statement List (STL), Function Block Diagram (SFC), Ladder Diagram (LAD)
• Principais funcionalidades: Statusrecorder, LogView, Assistência inteligente de entrada, S7-Simulation, BlockDiff, S7 Doctor, Oscilloscope
• Compatibilidade de projetos: Edição direta de projetos STEP7; abertura de projetos arquivados
• Segurança: Proteção por palavra-passe para evitar gravações no CLP
• Suporte de hardware: Configuração PROFIBUS, importação de ficheiros GSD, diagnóstico de módulos
• SKU / Nº do produto: 10020
• Preço (s/ IVA): 690,00 EUR
• Licença / Tipo de produto: Software (ferramenta de programação)
