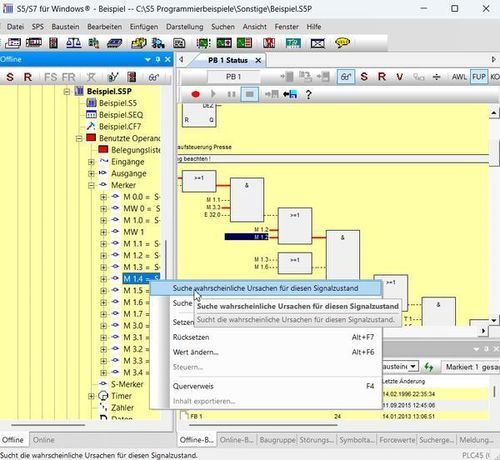

Software de simulação S5+S7

de visualizaçãode programaçãopara teste

Visão geral
Software de programação para as famílias de PLC Siemens SIMATIC S5 e S7. Ambiente integrado para criar, editar, testar e documentar projetos STEP5 e STEP7, com acesso online, simulação e ferramentas de diagnóstico.

Novidades na Versão 7:

• Statusrecorder
• LogView
• Intelligent Input Assistance
• Online para um SIMATIC S5 via SINEC L2
• Online para um SIMATIC S5 via H1
• Chamada dos pacotes STEP5 COM no Windows XP (32/64 Bit), Windows Vista (32/64 Bit), Windows 7 (32/64 Bit), Windows 8 (32/64 Bit), Windows 10 (32/64 Bit), Windows 11 (64 Bit)

Composição do produto
A aplicação combinada S5+S7 inclui todas as funções do S5 for Windows® e S7 for Windows® num único pacote, permitindo trabalho contínuo em instalações mistas S5 e S7.

Programação S5
S5 for Windows® fornece ferramentas para criação e manutenção de programas STEP5 para PLC SIMATIC S5. Linguagens suportadas: STL, FBD e LAD. Edição direta de projetos S5 existentes sem importação/exportação, compatibilidade com a unidade de programação Siemens original, S5 Doctor integrado para diagnóstico automático e editor de tabelas simbólicas com pesquisa/substituição e verificação de sintaxe.

Statusrecorder e Osciloscópio
O Statusrecorder regista frames de estado dos blocos com carimbo temporal para análise quadro a quadro e permite alternar entre vistas STL, CSF e LAD. O osciloscópio integrado visualiza sinais dinâmicos; sondas virtuais e gravação de sinais suportam análise temporal e arquivamento de dados.

G5 (Programação por sequência de passos)
G5 suporta programação gráfica de sequência de passos dentro de projetos STEP5. Abrange sequências lineares e ramificadas, ramos paralelos (até oito), saltos, temporização/watchdog, visualização de passos personalizável e biblioteca simbólica com indicadores de estado.

Programação S7
S7 for Windows® destina‑se aos PLC SIMATIC S7-300 e S7-400 com o conjunto completo de instruções STEP7 implementado em STL, SFC e LAD. Funcionalidades: funções online, simulação S7, comparação de blocos (BlockDiff), rastreabilidade entre módulos E/S, proteção por palavra‑passe e diagnósticos automatizados S7 Doctor.

Configuração de hardware e comunicação
A configuração de hardware permite parametrizar módulos, alocar endereços e configurar PROFIBUS. O catálogo de hardware inclui componentes PROFIBUS originais Siemens e entradas de terceiros (suporte GSD). Configurações STEP7 existentes podem ser abertas, editadas offline ou lidas a partir do PLC. São suportadas conexões online via SINEC L2, H1 ou adaptador USB.

Capacidades técnicas adicionais
Integração de pacotes COM, múltiplas representações de estado (STL, CSF, LAD), vistas simbólicas, registo de dados de diagnóstico e arquivamento são suportados.

Transferências
Versão demo, versão completa e atualização (Versão 7.5.1) disponíveis.

Especificações técnicas

• N.º de produto: 10022
• Modelo: S5+S7 for Windows®
• Marca: IBHsoftec GmbH
• Preço (sem IVA): 1,190.00 EUR
• Condição: Novo
• Famílias de PLC suportadas: SIMATIC S5 (STEP5), S7-300 e S7-400 (STEP7)
• Principais características: Statusrecorder, LogView, Intelligent Input Assistance, Oscilloscope, S7-Simulation, BlockDiff, funções S5/S7 Doctor, programação G5 Step Sequence
• Sistemas operativos suportados: Windows XP/Vista/7/8/10/11 (ver notas de compatibilidade 32/64 bits)
• Comunicação: Online via SINEC L2, H1 e adaptador USB; suporte a pacotes COM
• Hardware: Configuração PROFIBUS, catálogo de hardware (suporte GSD), diagnóstico de módulos
• Opções de transferência: Demo / Completo / Atualização (Versão 7.5.1)
