Visão geral SoftPLC S7 em tempo real
O IBH SoftPLC S7-315 / S7-416 executa programas S7 como um PLC de hardware e fornece exibição de status em tempo real. Ele emula um PLC SIMATIC, permitindo o uso de ferramentas de programação como STEP7 e TIA Portal sem modificações. Conexões online estão disponíveis via serial, Ethernet, PROFIBUS DP ou localmente no mesmo PC.

Funções principais
O SoftPLC permite monitoramento de processo, operação e controle a partir de uma única unidade baseada em PC, eliminando muitas vezes a necessidade de um PLC de hardware separado. Suporta acesso direto quando o sistema de programação está instalado no mesmo PC e inclui drivers para conectividade padrão e hardware de fieldbus.

Comunicação e integração

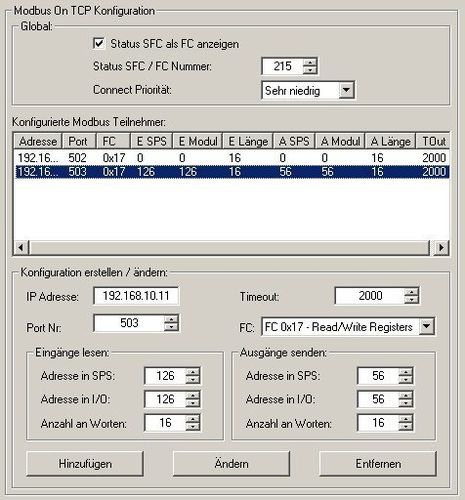

O S7 SoftPLC integra um servidor Modbus TCP e é compatível com o IBH OPC Server para comunicação Ethernet ou local. Uma DLL está disponível para transferência rápida de dados com outras aplicações Windows. O SoftPLC pode acessar placas I/O padrão e placas inteligentes de fieldbus e inclui um monitor IO integrado para configuração do fieldbus.

Networking e comunicação multi-PLC
É possível a troca de dados entre vários PLCs via Ethernet. O SoftPLC inclui um processador de comunicação compatível com Siemens CP343/CP443, permitindo conexões Send/Receive entre SoftPLC ou entre SoftPLC e PLCs Siemens. A configuração de rede é efetuada com a ferramenta Step7 NetPro ou o TIA Portal.

Funções adicionais e OEM
O ambiente PC oferece funções adicionais além das instruções S7 usuais: blocos de função personalizados em C++ podem ser integrados para desenvolver drivers de hardware e I/O personalizados. Para aplicações OEM, versões S7 para Linux e Windows CE estão disponíveis para várias arquiteturas de CPU.

Protocolos suportados

• ISO on TCP PU channel (PU, ProTool, WinCC, compatible OPC server etc.)
• ISO on TCP Send/Receive passive
• ISO on TCP Send/Receive active
• ISO on TCP Fetch/Write passive
• TCP Send/Receive passive
• TCP Send/Receive active
• CP Fetch/Write passive
• UDP Send/Receive

Especificações / características técnicas

• Brand: IBHsoftec
• Nome do produto: SoftPLC S7-315
• N.º do produto (SKU): 1300
• Preço (s/ IVA): 399.00
• Moeda: EUR
• Comportamento: Executa programas S7 como um PLC de hardware; exibição de status em tempo real
• Ferramentas de programação suportadas: STEP7, TIA Portal, S7 for Windows
• Conexões online: Serial, Ethernet, PROFIBUS DP, local (mesmo PC)
• Servidores integrados: Modbus TCP Server
• OPC: Compatível com IBH OPC Server para comunicação Ethernet ou local
• Acesso rápido a dados: DLL disponível para aplicações Windows
• I/O: Acesso a placas I/O padrão e placas fieldbus inteligentes; monitor IO integrado
• Processador de comunicação: Compatível com Siemens CP343/CP443 (conexões Send/Receive)
• OEM/plataformas: Versões Linux e Windows CE disponíveis para várias arquiteturas CPU
• Diferença para S7-416: memória de carga S7-315 limitada a 256 kByte; S7-416 memória de carga configurável livremente
