Software de simulação Update S5+S7

de visualizaçãode programaçãode monitoramento

Visão geral
Atualização S5+S7 for Windows® de V1...V5 para V7. A atualização de V6 para V7 está disponível para download gratuito.

Novidades na Versão 7

• Statusrecorder
• LogView
• Assistência de entrada inteligente
• Acesso online a um SIMATIC S5 via SINEC L2
• Acesso online a um SIMATIC S5 via H1
• Chamada dos pacotes STEP5 COM no Windows XP/Vista/7/8/10/11 (32/64 Bit conforme aplicável)

Conceito do produto
A versão combinada de S5 for Windows® e S7 for Windows® integra as funcionalidades de ambas as ferramentas numa única aplicação, permitindo programação, simulação e diagnóstico para PLCs SIMATIC S5 e S7.

Programação S5
S5 for Windows® fornece ferramentas para criar, modificar, testar e documentar programas STEP5 para controladores SIMATIC S5. Apresentações suportadas: Function Block Diagram (FBD), Ladder Diagram (LAD) e Statement List (STL). Programas S5 existentes podem ser editados diretamente sem importação/exportação. S5 for Windows® é compatível com a unidade de programação Siemens original e inclui funções S5 Doctor para resolução automática de falhas.

Editor e manuseio do programa
Um editor de tabelas simbólicas está integrado com pesquisa/substituição e funções de reencaminhamento. Verificação de sintaxe e um editor multi-segmento facilitam a criação de STL, FBD e LAD para funções complexas. Referências cruzadas e ficheiros de símbolos mostram endereços corretos e podem ser editados in situ. Atribuição de novos endereços com verificação de sintaxe, suporte ao clipboard e conversão entre STL, FBD e LAD são fornecidos para uma gestão eficiente dos programas.

Statusrecorder
O Statusrecorder regista o estado dos blocos ao longo do tempo para análise quadro a quadro. Os estados registados incluem carimbo temporal e permitem alternar entre as apresentações STL, CSF e LAD para investigação subsequente.

Osciloscópio
A funcionalidade Oscilloscope melhora as capacidades de diagnóstico, monitorizando processos dinâmicos numa vista integrada em estilo osciloscópio. Uma sonda de teste virtual permite monitorizar sinais I/O e o estado de variáveis locais em posições definidas do programa. As gravações podem ser interrompidas para investigação de sincronização e guardadas para análise posterior ou arquivo.

G5 / Programação de sequência de passos
G5 for Windows® (agora incluído em S5 for Windows®) é uma ferramenta para programação gráfica de sequências de passos em programas STEP5. Suporta sequências lineares, ramificações alternativas, ramificações simultâneas e saltos. São suportadas atribuições temporais e tempos de vigilância (watchdog). A programação gráfica é compatível com SIEMENS GRAPH5/GRAPH5/II e utiliza blocos de função e de passo padrão da Siemens.

Programação S7

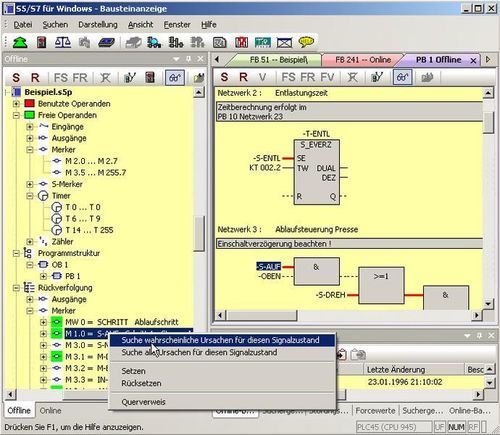

S7 for Windows® permite programar de forma eficiente as séries SIMATIC S7-300 e S7-400. O conjunto completo de instruções S7 está implementado em STL, SFC e LAD. Todas as funções online estão implementadas; listas de blocos, tabelas simbólicas e apresentação de parâmetros de módulo são suportadas.

Simulação e diagnóstico S7
A Versão 7 contém S7-Simulation e BlockDiff para comparação de blocos. As funções S7 Doctor para resolução automática de problemas estão integradas e retornam a causa de paragem em texto claro sem necessidade de adaptação especial do programa.

Configuração de hardware e catálogo
A configuração de hardware permite parametrização de módulos, atribuição de endereços e configuração PROFIBUS. Ao clicar num módulo abre-se um diálogo para configurar parâmetros de módulo. As alterações efetuadas são claramente marcadas. Além dos componentes PROFIBUS originais Siemens, o catálogo contém componentes compatíveis de outros fabricantes e pode ser estendido com ficheiros em formato GSD. A configuração de hardware de projetos Step7 existentes pode ser lida e editada. Criação offline e leitura/edição a partir de um PLC são possíveis. Funções de diagnóstico de módulo estão integradas. As atualizações do catálogo estão disponíveis gratuitamente via internet.

Notas sobre atualização e licenciamento
ATENÇÃO: Por favor, deixe dois números de série válidos (S5W-xxxxxx-xxxx e S7W-xxxxxx-xxxx) na área de mensagens ao finalizar a compra para cada atualização. Um número de série só pode ser atualizado uma vez. A atualização de V6 para V7 é gratuita.

Especificações técnicas

• Nome do produto: S5/S7 for Windows® (aplicação combinada)
• N.º do produto: 10222
• Edição: Atualização para a Versão 7 (upgrade de V1...V5 para V7; atualização de V6 para V7 gratuita)
• Principais novidades: Statusrecorder, LogView, Assistência de entrada inteligente, suporte SINEC L2 e H1 online para SIMATIC S5, chamada do pacote STEP5 COM em múltiplas versões do Windows
• SOs suportados (chamada STEP5 COM): Windows XP (32/64), Vista (32/64), 7 (32/64), 8 (32/64), 10 (32/64), 11 (64)
• Apresentações de programação S5: FBD, LAD, STL
• Apresentações de programação S7: STL, SFC, LAD; inclui S7-Simulation e BlockDiff
• Diagnóstico: S5 Doctor, S7 Doctor, Oscilloscope, Statusrecorder
• Hardware: configuração PROFIBUS, suporte GSD, diálogos de parâmetros de módulo
• Interfaces online: exibe todas as interfaces instaladas compatíveis com PLC; suporte a adaptadores USB
• Preço (s/IVA): 450.00 EUR
