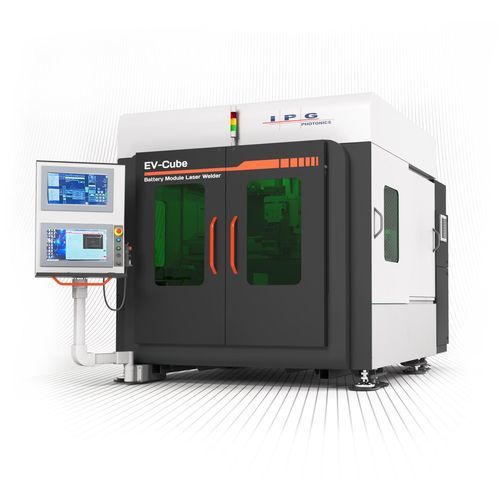

Máquina estacionária de solda a laser de fibra EV series

automáticaintegrávelpara alumínio

Visão geral
Os sistemas de soldagem de módulos de bateria são estações de trabalho totalmente automatizadas projetadas para soldagem de barra coletora (busbar) às células do módulo. Configuráveis para carregamento manual ou passagem por transportador, estes sistemas suportam desenvolvimento de processo, prototipagem e produção de baixo volume. Com lasers de fibra IPG e programação de trajetória otimizada, configurações como EV‑Cube alcançam velocidades de soldagem de até 15 células cilíndricas por segundo.

Principais características

• Soldagem automatizada busbar‑para‑célula com opções de carregamento manual ou passagem por transportador.
• Velocidade de soldagem: até 15 células cilíndricas por segundo (dependendo da configuração).
• Arquitetura turnkey e flexível para desenvolvimento de processo e pequenas séries.
• Base de granito e motores lineares para amortecimento de vibração, rigidez estrutural e precisão de posicionamento.

Materiais e compatibilidade de células

• Tipos de células suportadas: cilíndricas, prismáticas, pouch (soft‑pack).
• Materiais comuns para soldagem: cobre, alumínio, níquel, aço inoxidável, aço niquelado, cobre niquelado e combinações de materiais dissimilares.

Opções de sistema e utillagem

• Serviços opcionais de desenvolvimento de utillagem para aumentar o rendimento de peças em diferentes formatos de célula.
• Utillagem customizada IPG; muitas configurações aceitam utillagem de terceiros certificada.
• Opções de manuseio de módulo: carregamento manual ou passagem por transportador com portas automáticas de entrada/saída.

Qualidade do produto e medição em tempo real
A medição de solda em processo, opcional, mede diretamente a profundidade de penetração de cada solda para possibilitar verificação de 100%. O monitoramento em tempo real detecta deriva do processo e verifica penetração na carcaça da célula para reduzir risco de falhas e recalls.

Lasers e entrega do feixe

• Tipos de laser: CW, quasi‑CW, pulsado e Adjustable Mode Beam (AMB).
• Opções de laser dual‑beam com potências monomodo no núcleo até 3 kW para soldagem em alta velocidade.
• Opções de entrega do feixe: feixe fixo, feixe de varredura e cabeçotes de soldagem wobble.

Projeto mecânico e movimento

• Base em granito para amortecimento de vibrações e rigidez estrutural.
• Motores lineares para alta precisão de posicionamento e aumento de velocidade do sistema.
• Capacidade exemplo: módulos até ~1 × 1 m e pesos até ~450 kg (dependendo da configuração).

Software e controles

• Software pré‑carregado e testado que fornece interface HMI e programação (por exemplo HMI2 ou controle PLC conforme o modelo).
• Opções de controle e receitas que suportam rápida implantação e repetibilidade do processo.

Comparação (especificações selecionadas)
Especificação — Sistema EV‑Cube — Sistema EV‑Flex
Tipo de célula: Cilíndrica, Prismática, Pouch — Cilíndrica, Prismática, Pouch
Velocidade de soldagem: 15 células/s — 4+ células/s
Tamanho máximo do módulo: 1100 L x 1100 W x 600 H (mm) — 1200 L x 1000 W x 300 H (mm)
Materiais: Alumínio, Cobre, Aço, Dissimilar — Alumínio, Cobre, Aço, Dissimilar
Precisão posição de solda: ±50 μm — ±250 μm
Repetibilidade posicionamento XY: ±10 μm — ±10 μm
Carregamento de módulo: Manual ou passagem por transportador — Manual ou passagem por transportador
Utillagem: Utillagem IPG customizada — Utillagem IPG customizada & terceiros
Software de controle: HMI2 — Controle PLC Siemens 3‑eixos
Dimensões: 2600 L x 2200 W x 1800 H mm — 3500 L x 2500 W x 2900 H mm

Aplicações e valor

• Desenhado para fabricantes de módulos de bateria e veículos elétricos que exigem soldagem busbar‑para‑célula em alta velocidade.
• Fornece desenvolvimento de processo, programação e suporte de aplicação para implantação rápida.
• Serviços opcionais de utillagem e processo para maximizar rendimento em células cilíndricas, prismáticas e pouch.

Especificações técnicas

• Velocidade máxima de soldagem: até 15 células cilíndricas/s (dependendo da configuração).
• Tipos de células suportadas: cilíndrica, prismática, pouch.
• Área máxima típica do módulo (ex. EV‑Cube): 1100 × 1100 × 600 mm.
• Peso máximo do módulo suportado: até ~450 kg (dependendo da opção).
• Precisão posição de solda (EV‑Cube): ±50 μm; Repetibilidade XY: ±10 μm.
• Materiais soldáveis: alumínio, cobre, aço, combinações dissimilares, variantes niqueladas.
• Medição em processo opcional para verificação 100%.
• Modos laser disponíveis: CW, quasi‑CW, pulsado, AMB; opções dual‑beam até 3 kW.
• Entrega do feixe: fixo, scanning, wobble.
• Mecânica: base em granito, motores lineares.
• Controle/software: HMI2 pré‑carregado ou opções PLC conforme modelo.
